Tastaturprobleme bei Notebooks! Ursachen wie Flüssigkeitsschäden, verklebte oder gebrochene Tasten bis zu unterschiedlichen Einbauvarianten und der damit verbundenen Arbeit beim Austausch. Der Aufwand für die Behebung eines Notebook-Tastaturschadens (meist das Austauschen der Tastatur) ist sehr unterschiedlich, je nach Ausführungs- und Einbauvariante des Notebooks und der Tastatur. Die verschiedenen Varianten sind dabei übrigens nicht markentypisch.
Nahezu alle großen Hersteller verwenden in den verschiedenen Modellreihen ihrer Notebooks konstruktionsbedingt meist diese vier folgenden Einbau-Varianten von Notebook-Tastaturen.
Inhaltsverzeichnis

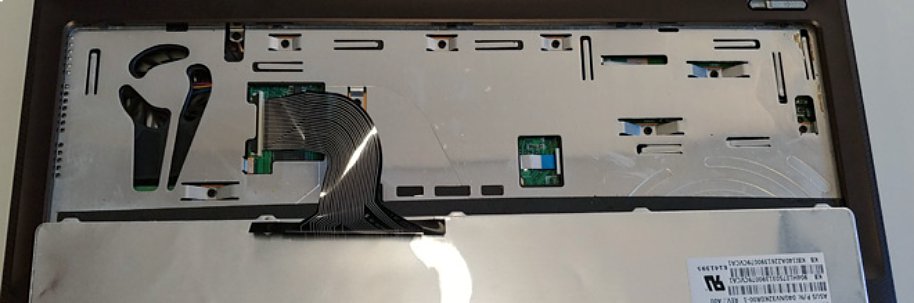

Variante 1 - Die Notebook-Tastatur ist von oben in das Notebook-Gehäuse eingelegt. (alte Bauform)
Bei Variante 1 wir die Notebook-Tastatur meist mit mehreren Kunststoff-Haltenasen arretiert. Will man die Tastatur entnehmen, müssen diese Haltenasen zunächst vorsichtig entriegelt werden. Teilweise ist die Tastatur bei dieser Einbauvariante auch verschraubt. Dann befindet sich über den Schrauben oft eine kleine Kunststoff-Abdeckung, welche entfernt werden muss.
Wenn die Tastatur vom Top-Case gelöst ist, muss lediglich noch der Steckverbinder auf dem Mainboard entriegelt werden. Danach kann die alte, beschädigte Notebook-Tastatur entnommen und die neue Tastatur angeschlossen, eingelegt und verriegelt bzw. verschraubt werden. Bei einem Flüssigkeitsschaden erfolgt natürlich noch eine Sichtprüfung um eine Einschätzung darüber zu erhalten ob durch die eingetretende Flüssigkeit evtl. noch weitere Beschädigungen am Notebook vorliegen. In diesem Fall muss das Notebook komplett geöffnet werden.

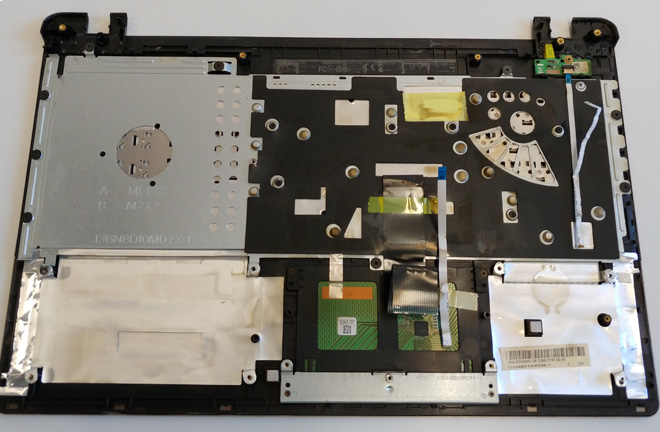

Variante 2 - Die Notebook-Tastatur ist von hinten in das Top Case geschraubt.
Bei Variante 2 muss das Top Case des Notebooks geöffnet und die Tastatur von innen entnommen werden. Bei dieser Einbau-Varianten ist der Austausch der Notebook-Tastatur um einiges aufwendiger als bei der Variante A, denn das Notebook muss komplett demontiert werden. Je nach Notebook-Marke und Modell sind hierfür unterschiedliche Arbeitsschritte notwendig, der zeitliche Aufwand ist jedoch meist ähnlich.

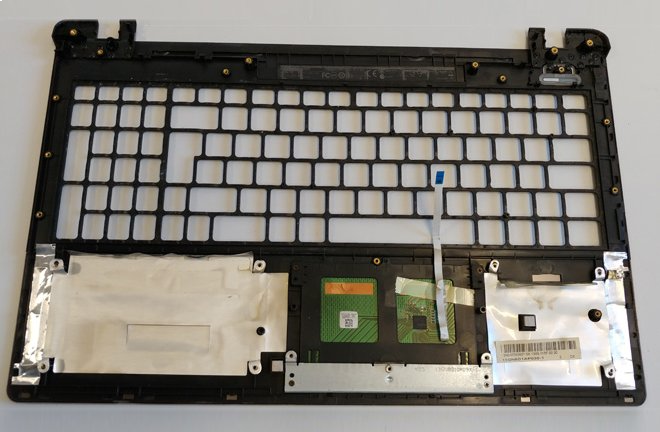

Die neue Tastatur wird dann von hinten an das Top Case angebracht. Im Top Case selbst befinden sich einzelne Öffnungen für die Tasten, damit sieht dieser Bereich des Top Case aus wie ein Lochblech.

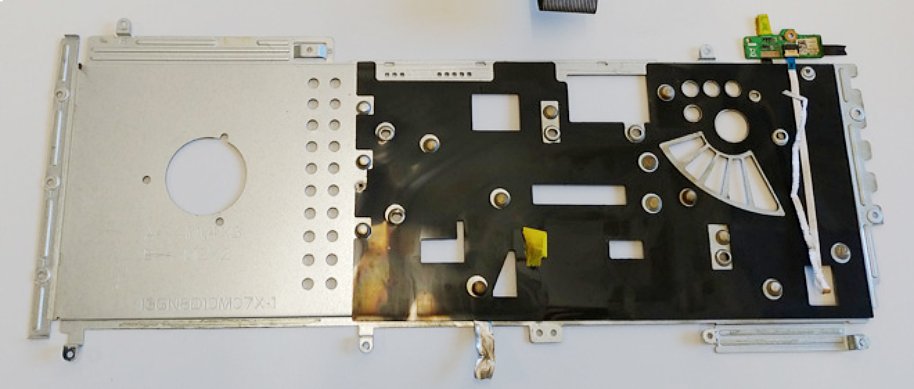

Basis für diese Bauform einer Notebook-Tastatur ist meist eine Grundplatte mit entsprechenden Möglichkeiten zur Befestigung der Einheit am Top Case des Notebooks. Oft sind das kleine Schraubenaufnahmen für Kunststoffschrauben. Die Erfahrung lehrt übrigens, dass diese Schraubenaufnahmen und die Kunststoffschrauben meist nicht für einen mehrfachen Wechsel der Tastaturen ausgelegt sind. Material und Ausführung setzen hier einem mehrfachen Tastaturwechsel leider oft enge Grenzen.

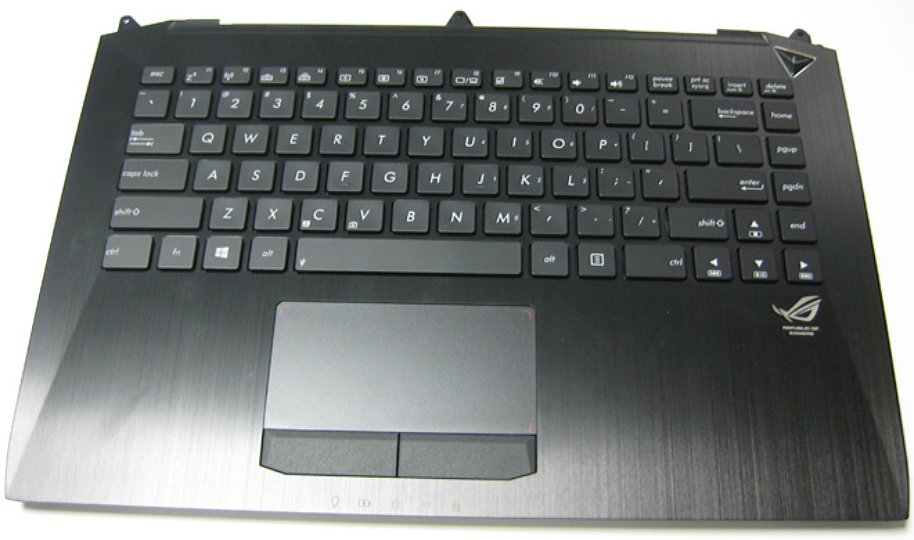

Variante 3 - Die Notebook-Tastatur und Notebook-Top-Case bilden eine komplette Baueinheit. (aktuelle Bauform)

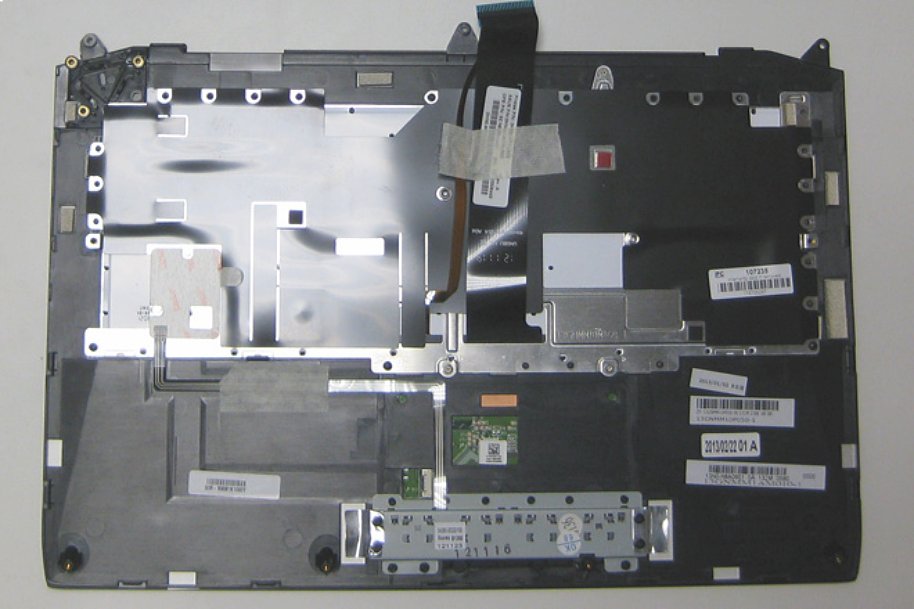

Bei Variante 3 ist die Notebook-Tastatur fest mit dem Top Case verklebt und somit kann diese bauliche Einheit auch nur komplett als Ersatzteil ausgetauscht werden. Tendenziell ist diese Komplett-Baueinheit etwas teurer als einzeln bestellbare Tastaturen, jedoch sind die tatsächlichen Preise von Hersteller zu Hersteller stark unterschiedlich. Bei ACER oder ASUS sind die Ersatzteilkosten für solche eine Komplett-Tastatur-Einheit nach unseren Erfahrungen trotzdem noch recht niedrig.
Nach der Demontage müssen bei dieser Bauart von Notebook-Tastaturen die Kabel für das Touchpad, die Tastatur, und/oder Tastaturbeleuchtung gelöst bzw. gewechselt werden. Je nach Ausstattung der Ersatzteil-Einheit müssen auch noch weitere Komponenten oder Kabel von der alten Top-Case-Tastatureinheit umgebaut werden. Was die Ersatzteilsituation betrifft, enthält die neue Baueinheit immer Tastatur und Tastaturkabel. Alle weiteren Teile, die nicht in der Ersatz-Tastatur-Einheit enthalten sind müssen umgebaut werden.
Ergänzend sei noch eine spezielle Unter-Variante genannt, bei der das Top-Case nach dem Lösen der entsprechenden Schrauben an der Geräteunterseite des Notebooks komplett nach oben entnommen werden kann. Der zeitliche Aufwand für den Tausch einer Notebook-Tastatur dieser Varianten hält sich meist in sehr überschaubaren Grenzen.

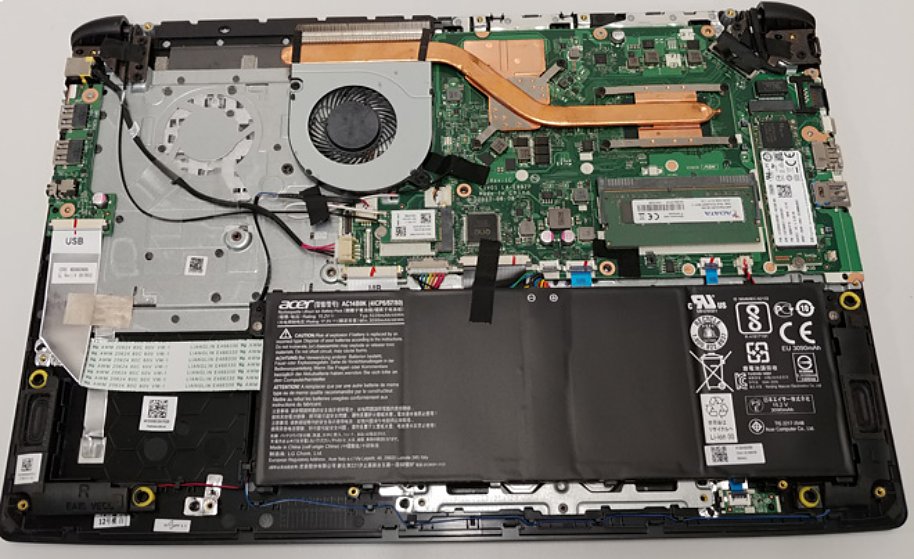

Variante 4- Alle Bauteile des Notebooks sind Schicht für Schicht an das Top-Case mit Tastatur angeschraubt.
Diese Variante 4 stellt für den Tastaturtausch die Aufwändigste dar. Will man hier die Notebook-Tastatur austauschen muss das Notebook von unten (Bottom Case) geöffnet werden und alle Bauteile bzw. Baueinheiten nacheinander ausgebaut/demontiert werden bis man an die eigentliche Notebook-Tastatur heran kommt. Je nach Hersteller und Modell ist der Aufwand dazu sehr unterschiedlich. Es kommt immer darauf an wie viele kleine Einzelplatinen und Folienkabel usw. im Notebook verbaut wurden. Bei einzelnen Notebook-Modellen kann das schon mal sehr umständlich werden und teilweise dann über eine Stunde dauern, bis alles aus- und wieder eingebaut ist.
Hinweis!
Auf noch speziellere Notebook-Tastatur-Varianten gehen wir hier nicht ein. Am häufigsten trifft man mittlerweile die Varianten 1 und 4 an. Insgesamt ist der Aufbau der meisten Notebooks in den letzten Jahren etwas einfacher geworden. Will man an die Tastatur ran muss aber oft vieles drum herum ausgebaut werden.
