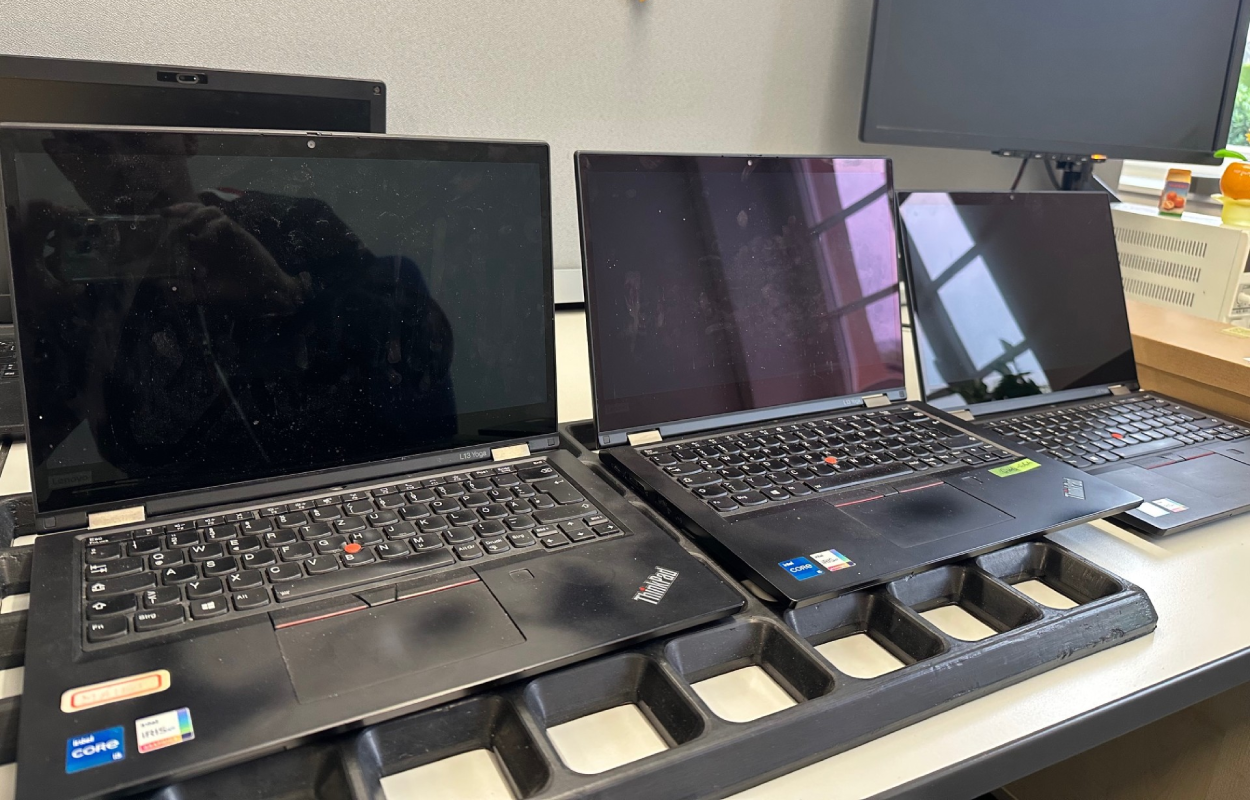

Diese Woche hatte unsere Partnerwerkstatt wieder eine ganze Charge Geräte mit demselben Fehler auf dem Tisch – dieses Mal vom Landratsamt: mehrere Lenovo ThinkPad L13 Yoga Gen 2 (Modellnummern 20VL / 20VK). Die Symptome klingen zunächst harmlos, offenbaren aber beim genaueren Hinsehen einen massiven Hardwaredefekt auf dem Mainboard.
Inhaltsverzeichnis
Fehlerbild: Laptop lässt sich nicht mehr einschalten.
- Gerät lässt sich einschalten
- Power-LED leuchtet wie gewohnt
- Bildschirm bleibt jedoch komplett schwarz
- Auch an einem externen Monitor erscheint kein Bild
- Bereits nach kurzer Laufzeit wird das Gerät außergewöhnlich heiß
Unser Techniker hat zunächst alle typischen Verdächtigen ausgeschlossen: RAM-Module, SSD, Displaykabel – alles abgesteckt. Das Verhalten blieb identisch. Schnell war klar: Hier liegt kein einfacher Display- oder BIOS-Fehler vor.
Diagnose
Nach eingehender Untersuchung fiel die Entscheidung:
Zuerst sollte das Board unter dem Mikroskop auf minimale Haarrisse oder Kontaktverschiebungen geprüft werden. Eine Wärmebildkamera (Thermografie) kann zeigen, ob sich CPU und umliegende Spannungswandler beim Einschalten gleichmäßig erwärmen oder ein Bereich „kalt“ bleibt – ein typischer Hinweis auf unterbrochene BGA‑Verbindungen
Das ist leider kein Einzelfall!
Bei dieser Serie könnte es sein, dass ein Verarbeitungsfehler bei der Mainboardherstellung vorliegt. Unser Kunde hat und gleich 11 baugleiche Notebooks für eine kostenpflichtige Reparatur zugesandt.
Ein gleichartiges Fehlerbild auf allenMainboards
Alle Mainboards zeigen ein gleichartiges Fehlerbild: defekte bzw. teilentlöste CPU‑BGA‑Joints infolge thermischer Ermüdung. Eine Reballing‑ oder Reflow‑Maßnahme wäre notwendig, um die Verbindung der Prozessorkontakte wiederherzustellen.
Lösung
Da die CPU fest auf dem Mainboard verlötet ist, kann sie nicht einzeln getauscht werden.

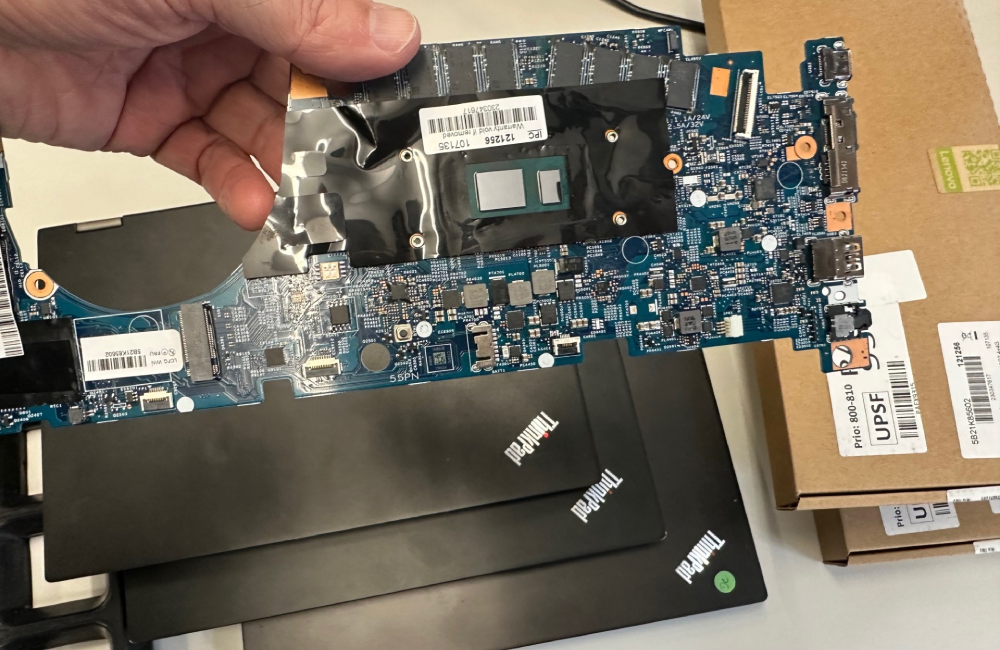

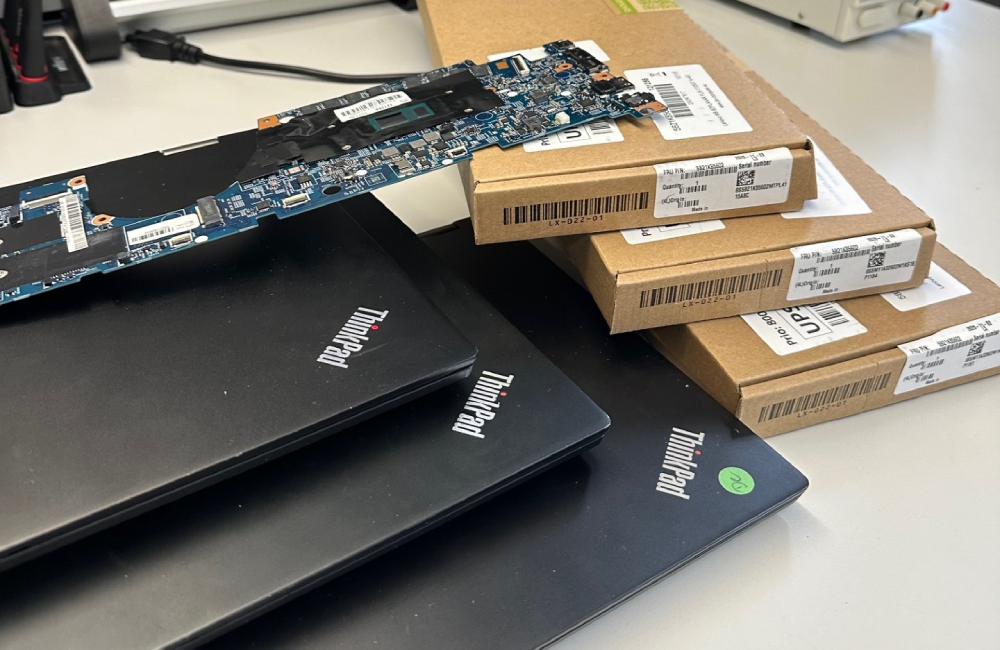

Die Lösung ist daher der Austausch des kompletten Mainboards.

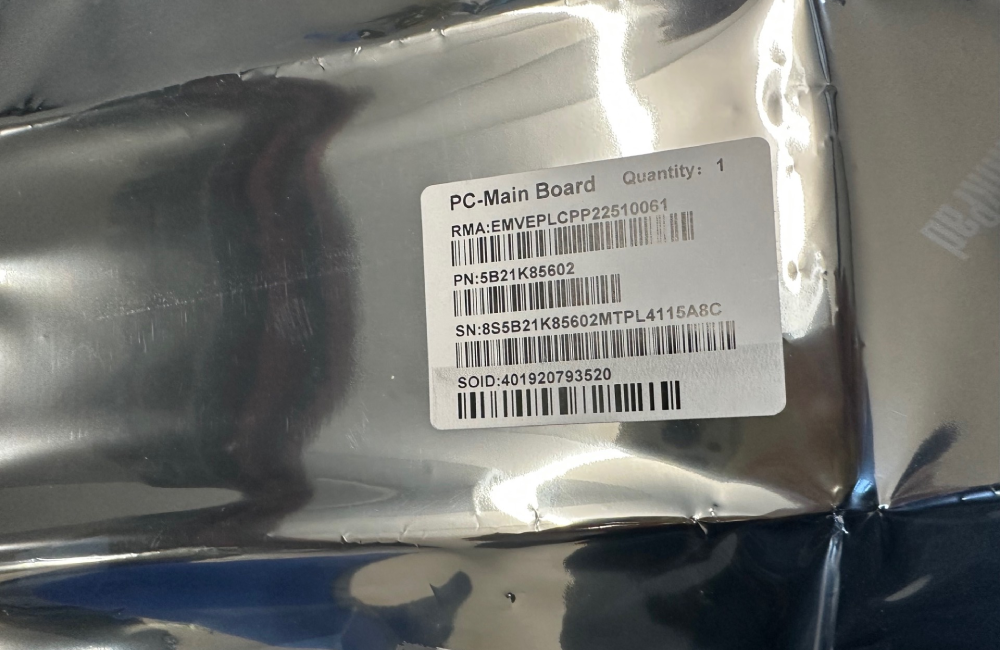

- Ersatzteil: Mainboard Lenovo P/N 5B21K85602
- Ersatzteilverfügbarkeit: Lenovo kann Mainboards in der Regel innerhalb 1-2 Wochen liefern.
- Reparaturdauer: ca. 2–3 Werktage (nach Wareneingang der Mainboards)
Nach dem Austausch des Mainboards arbeiten alle Testgeräte wieder stabil, Temperatur und Leistungsaufnahme liegen im normalen Bereich. Das Mainboard hat wieder Herstellergarantie. Von einer Reparatur mit Reflow und Reballing hat der Kunde abstand genommen.
Fazit: Defekte CPU = Kompletttausch des Mainboards notwendig
Dieser Fall zeigt wieder deutlich: auch Business-Modelle, wie das ThinkPad L13 Yoga Gen 2 sind leider auch nicht frei von Serienproblemen.
Ein scheinbar typischer „Kein Bild-Fehler“ kann leider auch an dem Prozessor selbst liegen.
Ersatzteile & Service
Alle verfügbaren Original-Ersatzteile für das Lenovo L13 findest Du hier:
Oder schicke dein Notebook direkt zur Diagnose an den Notebook-Doktor Reparaturservice:
Hier kannst du einen Überprüfung und Reparatur beantragen.
Technische Daten zum betroffenen Modell
Komponente | Beschreibung |
Modell | Lenovo ThinkPad L13 Yoga Gen 2 (20VL / 20VK) |
CPU | verlötete Intel Core i5/i7 der 11. Gen |
Fehlerursache | Defekte CPU verursacht Überhitzung ohne Bildausgabe |
Ersatzteil | Mainboard P/N 5B21K85602 |
Symptom | Kein Bild, starke Wärmeentwicklung, LED leuchtet |
Lösung | Mainboardtausch wg. defekter CPU |
