Notebook Scharnier gebrochen? Ist die Ursache Materialermüdung, Verschleiß oder doch Fehlbedienung?
Wenn man sein Notebook zu oft auf und wieder zu klappt, kann es mit der Zeit dazu kommen, dass die Scharniere immer schwergängiger gehen, anfangen zu knacken, der Deckel Spiel bekommt (und wackelt), sich kleine Risse bilden und schlussendlich reißen und brechen.
Das ist nach einer gewissen Zeit ganz normal, da Scharniere Verschleißteile sind wie z.B. die Bremsen bei einem Auto. Weitere Gründe für einen Bruch sind auch ein Ermüdungsbruch bei einem Materialfehler oder wenn sich die Schrauben lösen und Spiel bekommen.
Ist ein Scharnier kaputt ist es nur eine Frage der Zeit, bis auch das zweite Scharnier bricht. Sind beide Scharniere defekt wird in vielen Fällen als nächstes die Gehäuserückwand bzw. der LCD-Deckel an der Halterung ausbrechen.
Der Versuch die Scharniere zu kleben, zu schweißen, oder sie anderweitig zu verstärken, ist meistens keine so gute Idee. Solche Eigenkonstruktionen sind meist instabil und brechen erneut. Für eine sichere und nachhaltige Reparatur müssen die Scharniere erneuert werden.
Reparatur Schwierigkeitsgrad: geringe technischen Kenntnisse erforderlich
Reparatur Dauer: 15-45 Minuten
Tipp: Halten Sie beim Display Aufklappen immer in der Displaysmitte und nicht links oder rechts. Damit verwindet sich das Gehäuse weniger – deutlich weniger Gefahr des frühzeitigen Verschleiß!
Auch sollte bei der Reparatur der Display-Rahmen und Deckel auf Defekt überprüft und ggf. ersetzt werden.

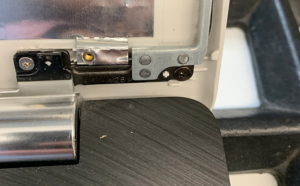

Bild 3: Der neue Notebook Displaydeckel wird fest mit den Scharnieren verschraubt. Das Display selbst ist zu diesem Zeitpunkt noch nicht eingesetzt.
Bild 1: Nach Abnahme des Frontrahmens sichtbar: Der defekte Displaydeckel. Hinten sieht man die Stelle an der die Aufnahme der Scharnierverschraubung abgebrochen ist. Dasselbe Bild ergab sich auch beim Scharnier auf der anderen Seite.
Eindeutiger Sturzschaden: Die komplette Verschraubung der Display/Touch-Einheit ist an einer Seite gerissen und das Display hängt schräg auf dem Gerät

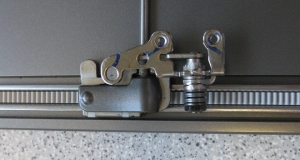

Hier schön zu sehen: Das aufwändig konstruierte Doppelscharnier welches im Lenovo Ideapad Yoga 13 verwendet wird.
Im vorliegenden Fall war übrigens auch die Schubkonstruktion für das Display stark in Mitleidenschaft gezogen, weshalb wir hier die Scharniere ebenfalls mit ausgewechselt haben. Unsere Statistik weist dies jedoch nicht als Schwachstelle für das Gerät aus.
Auch auf der anderen Seite ist die Notebook Display Scharnierverschraubung gebrochen.

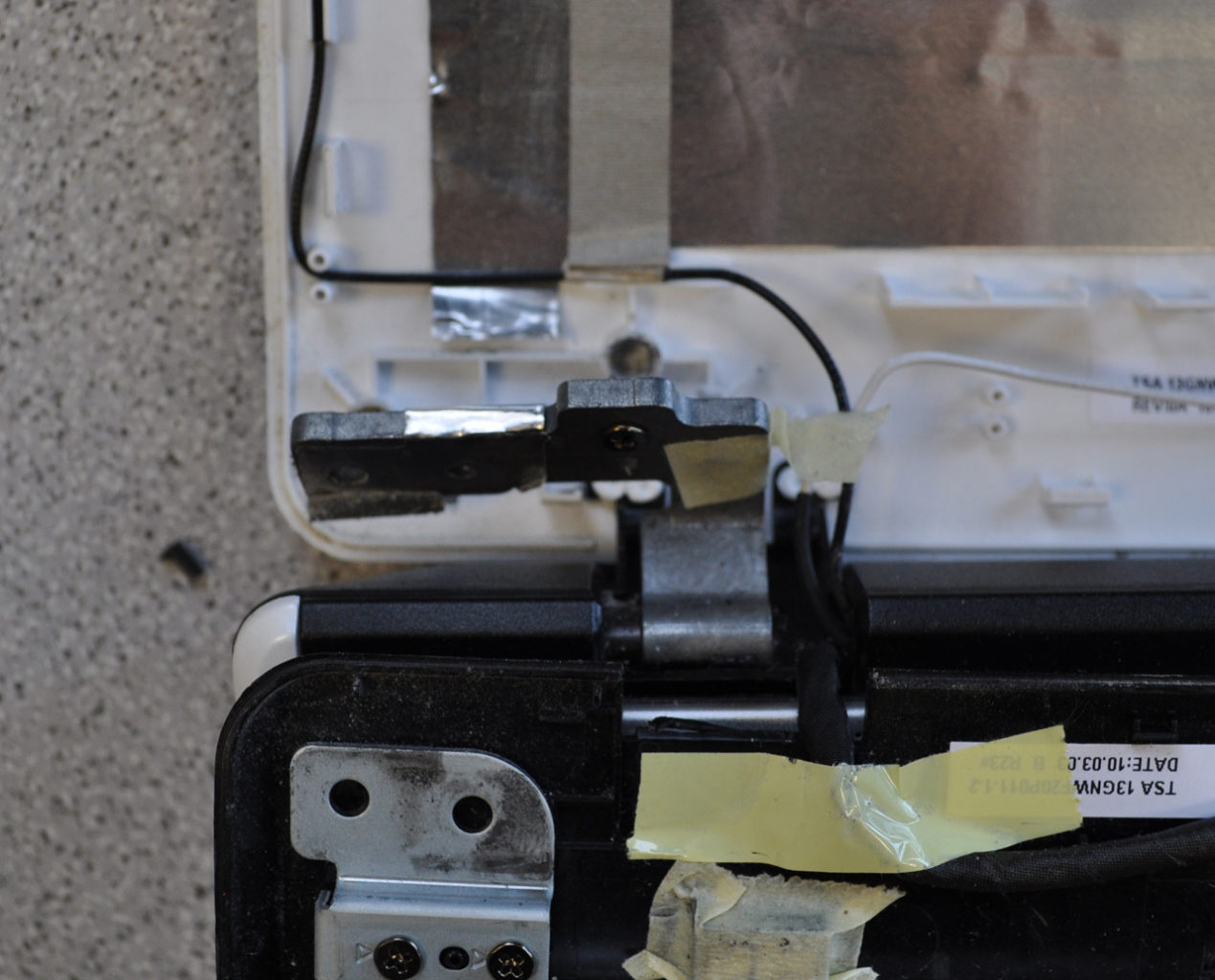

Oben am Scharnier noch gut sichtbar: Die Schrauben, die unten aus den Kunststoffaufnahmen herausgerissen sind.

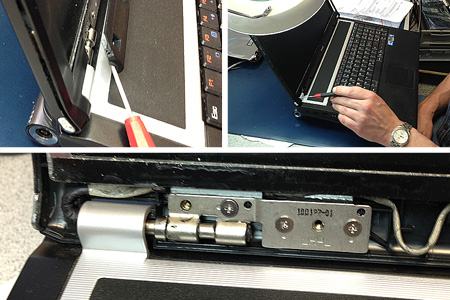

Video: Reparatur Anleitung - Display Scharnier austauschen
Alle Bauteile wurden wieder in das neue Top Case eingesetzt. Das Scharnier wartet darauf an den neuen Verschraubungen festgeschraubt zu werden.
Kurios: Beide Notebook Displayscharniere am Asus UX310UA waren an der gleichen Stelle gebrochen.
Oben am Scharnier noch gut sichtbar: Die Schrauben, die unten aus den Kunststoffaufnahmen herausgerissen sind.
Hier schön zu sehen: Das aufwändig konstruierte Doppelscharnier welches im Lenovo Ideapad Yoga 13 verwendet wird.

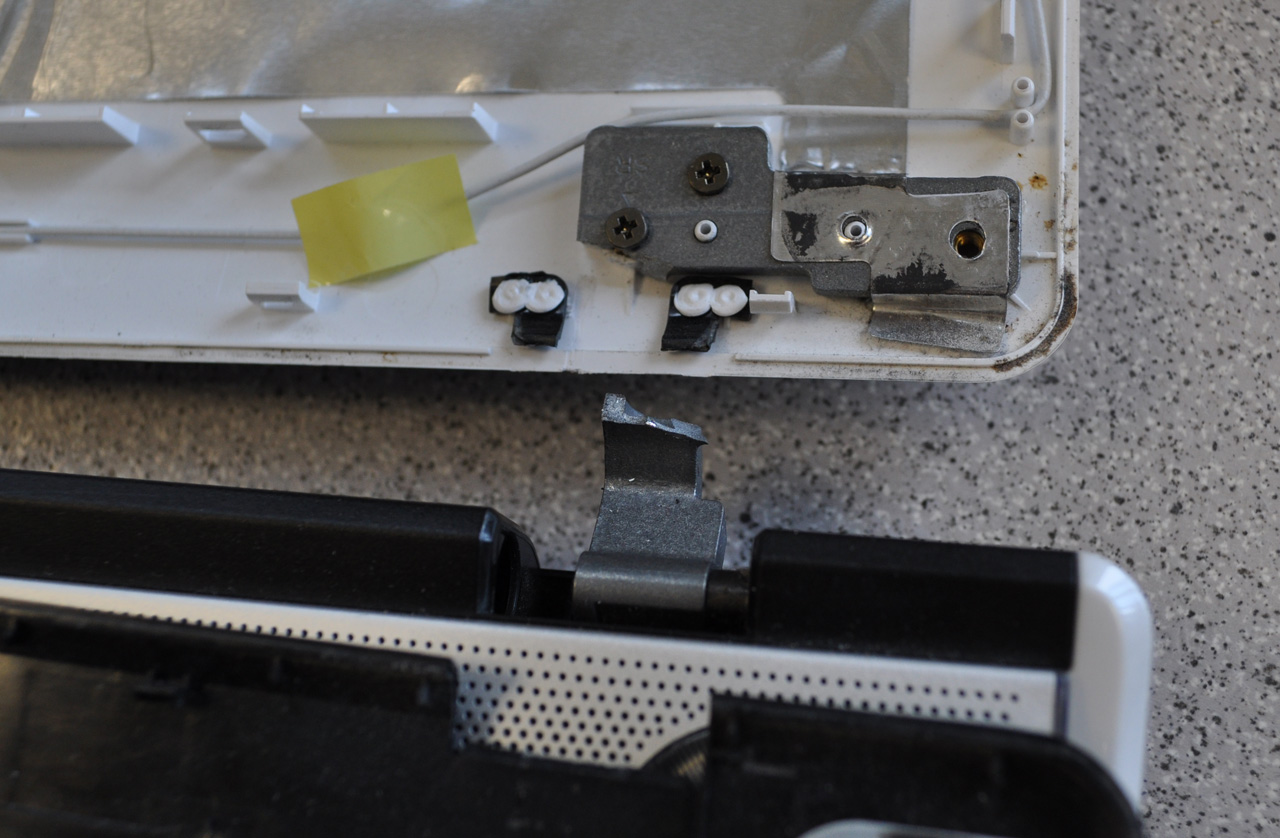

Detail Aufnahme Scharnierbruch
Scharniere

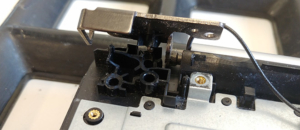

Die Diagnose ist leicht. Bei diesem HP 17 by0 Notebook ist die Scharnierverschraubung gerissen. Das Bottom Case hat einen sichtbaren Riss.
Auch auf der anderen Seite ist die Notebook Display Scharnierverschraubung gebrochen.
