ASUS N750JV schaltet sofort ein, wenn Netzteil eingesteckt wird bringt aber kein Bild

ASUS N750JV Fehlerbild schaltet sofort ein, wenn Netzteil eingesteckt wird bringt aber kein Bild

Das ASUS N750JV schlatet zwar sofort ein, wenn man das Netzteil einsteckt, erkennbar daran, dass die Lüfter laufen und die Status-LEDS angehen. Doch es bringt dann weder auf seinem noch auf einem externen Bildschirm ein Bild.

Sobald man den Netzstecker in dieses Gerät einsteckt geht es an. Dies kann man daran erkennen, dass die Lüfter anfangen sich zu drehen und die Status LEDs an der Vorderseite des Geräts angehen. Allerdings gibt das Notebook kein Bild aus. Weder auf seinem integriertem Display noch auf einem extern angeschlossenen Monitor ist ein Bild zu sehen. Deswegen vermutet der Techniker einen Defekt am Mainboard des Laptops.Allerdings weiß er noch nicht, wo genau auf dem Mainboard der Fehler vorliegt. Deswegen ist eine genaue Analyse des defekten Gerätes nötig, bevor es repariert werden kann.

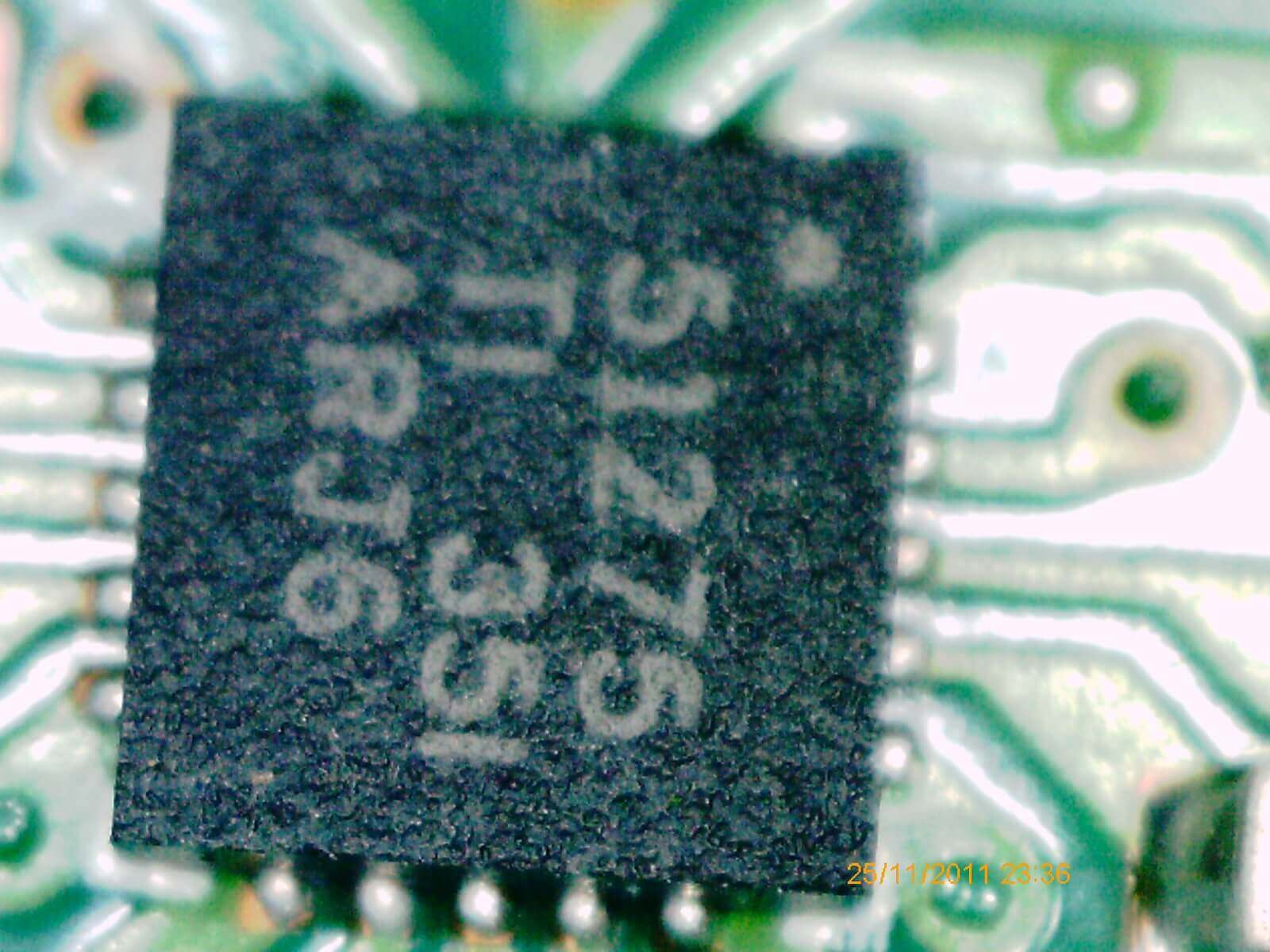

Der Techniker hat seine Analyse beendet. Dabei konnte er das defekte Bauteil ausfindig machen. In diesem Fall war es ein TPS51275 Spannungswandler von Texas Instruments. Spannungswandler wie dieser sind in Notebooks dafür zuständig, die Spannung die das Netzteil bzw. der Akku bringt zu regulieren. Denn die Computerkomponenten wie z.B. die CPU oder der RAM brauchen keine 19 Volt, sondern eine viel niedrige Spannung von 1 – 2 Volt. Die Spannung, welche vom Netzteil kommt ist so hoch, damit die Verlustleistung am Kabel geringer ist. Denn wäre die Spannung geringer müsste man die Stromstärke durch das Kabel erhöhen. Wäre diese aber zu hoch würde es zu einer erhöhten Wärmeentwicklung am Kabel kommen, dabei geht Energie verloren. Um dies zu vermeiden bräuchte man ein dickeres Kabel. Da man sowieso viele verschiedene Spannungen in einem PC braucht ist die Lösung, wie sie jetzt in Notebooks zu finden ist besser.

Ein genauer Grund für das Versagen des Bauteil lässt sich nicht geben, allerdings könnte Hitzte mit ein Grund dafür sein.

Das Video zu diesem Notebook Fehlerbild:

Betroffene Modelle:

N750JV-T4033HN750JV-T4060HN750JV-T4097HN750JV-T4105HN750JV-T4106H,
N750JV-T4109HN750JV-T4110HN750JV-T4141HN750JV-T4142HN750JV-T4145H,
N750JV-T5156H
