ASUS UX501JW Ultrabook startet nach Strombuchsentausch nicht mehr

ASUS UX501JW Fehlerbild: Laptop startet nach Strombuchsentausch nicht mehr

Der Kunde hat bei diesem Gerät eine defekte Strombuchse selbst ausgetauscht bzw. tauschen lassen. Allerdings funktioniert das ASUS UX501JW nun immer noch nicht.

Bei diesem Gerät ist die Strombuchse gebrochen, d. h. durch vieles ein- und ausstecken des Netzsteckers, ist ein Teil des Stromanschlusses kaputt gegangen. Der Kunde hat die Buchse daraufhin selbst repariert bzw. von einer andren Werkstatt reparieren lassen. Auch wenn die Buchse ordentlich repariert ist, macht das Notebook immer noch nichts. Also es fährt nicht hoch und auch die Status LEDs gehen nicht an. Somit muss noch mehr defekt sein, als nur diese Buchse. Der Techniker vermutet einen Defekt am MOSFET im Stromeingang, aber mit Sicherheit kann er das auch noch nicht sagen.

Ein ungewöhnlicher Fehler war Schuld

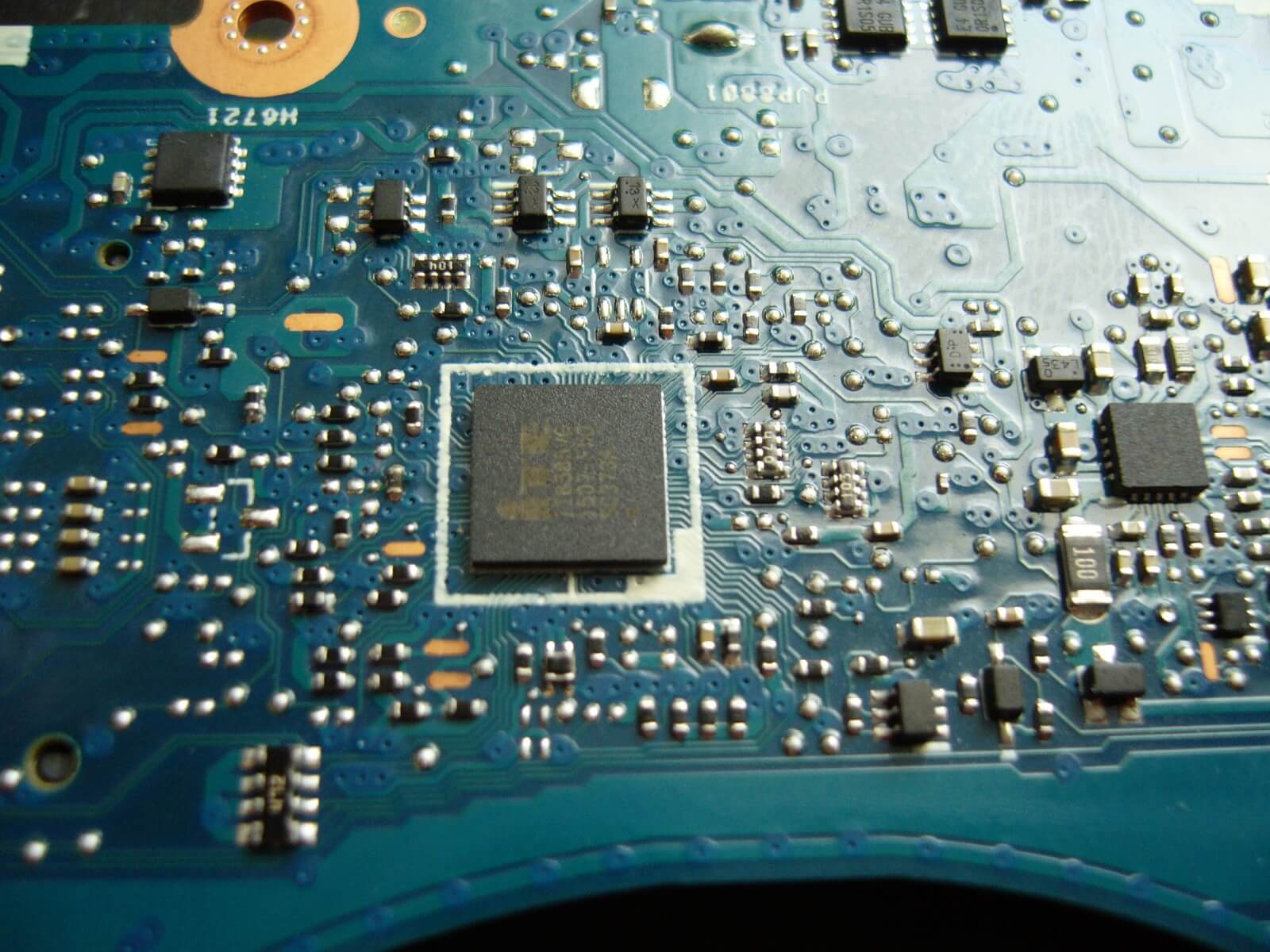

Der Grund, warum dieses Notebook jegliche Funktion verweigerte lag aber nicht bei einem MOSFET, sondern beim Keyboard Controller. Das Brechen der Strombuchse führte dazu, dass er beschädigt wurde. Denn dadurch entstand ein Kurzschluss in der Buchse. Durch diesen konnte Strom vom strom führenden positiven Pin auf den Sensorpin in der Mitte der Buchse fließen. Dies führte dazu, dass durch diesen Pin eine zu hohe Spannung floss, was den an ihn angeschlossenen Chip zerstörte. Leider kommt dieser Folgefehler auf Grund einer gebrochenen Strombuchse bei diesem Gerät häufiger vor.

Nachdem der Spezialist den defekten Chip entlötet hat und einen Neuen an seiner Stelle auf der Platine angebracht hat funktioniert das Laptop wieder. Dank der erfolgreichen Reparatur kann der Kunde sein Laptop weiter verwenden.

Das Video zu diesem Notebook Fehlerbild

Betroffene Modelle

UX501 JW-CN245PUX501 JW-CN245RUX501 JW-CN245TUX501 JW-DS71T,
UX501 JW-FI177HUX501 JW-FI177TUX501 JW-FI218HUX501 JW-FI218T
