Diese Woche haben wir in unserer Werkstatt einen besonders anspruchsvollen Fall bearbeitet. Ein Kunde hat uns gleich zwei HP Spectre Folio 13‑ak0700-Geräte zugesendet – eines defekt, das andere als Ersatzteilspender. Ziel war: „Aus zwei mach eins“. Gute Idee – die Umsetzung ist jedoch heikle Mikrolötarbeit.
Inhaltsverzeichnis
Fehlerbeschreibung des Kunden
„Akku‑Verbindung und Kamera‑Verbindung zum Mainboard defekt, Displayrahmen verbogen und gebrochen. Habe ein Zweitgerät zum Ersatzteile schlachten – dieses aber ohne Mainboard.“

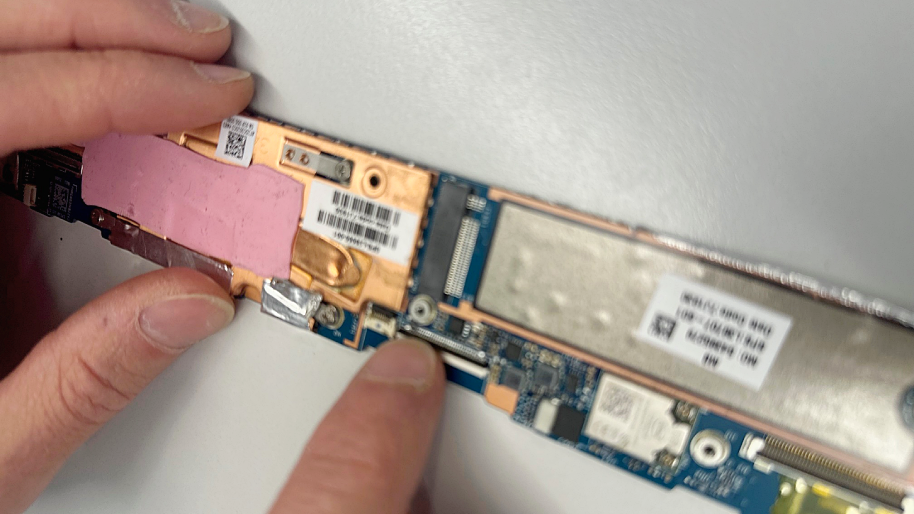

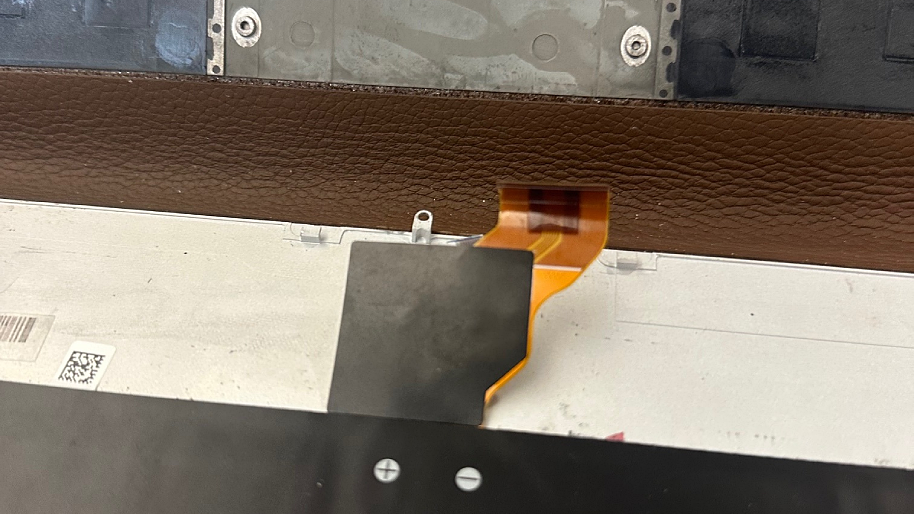

Bereits beim Öffnen des Hauptgeräts wurde klar, dass ein Eigenversuch vorausgegangen war. Sowohl der große Akkustecker als auch der kleine Kamera‑Steckverbinder waren beim Ausbau vom Mainboard abgerissen. Gerade beim HP Spectre Folio sind diese Steckverbinder extrem filigran, und schon ein minimaler Hebel oder zu viel Kraft kann dazu führen, dass sie sich samt Leiterbahn von der Platine lösen.
Diagnose und Reparatur
Die gute Nachricht: Beide Steckverbinder waren nicht vollständig zerstört, sondern lediglich mit ihren Lötpads vom Mainboard abgerissen. Das machte eine gezielte Nacharbeit unter dem Mikroskop möglich.
Solche Reparaturen erfordern sehr erfahrene Hände, da die Steckverbinder winzig und sehr empfindlich sind. Es wird eine sehr dünne Lötspitze (unter 0,2 mm), hochwertiges Flussmittel, eine exakt geregelte Temperatursteuerung und vor allem viel Fingerspitzengefühl benötigt. Nur so kann verhindert werden, dass zusätzliche Leiterbahnen beschädigt oder Pads abgelöst werden.
Arbeitsschritte:
- Reinigung und optische Begutachtung der beschädigten Bereiche
- Rekonstruktion fehlender Pads oder Leiterbahnen mittels feiner Drahtbrücken
- Präzises Ausrichten und Einlöten der Steckverbinder unter dem Mikroskop
- Kontrolle der Kontaktwiderstände und Signalverbindungen
- Funktionsprüfung von Akkuladung, Kamera und Gesamtsystem
Nach erfolgreicher Lötarbeit konnten wir die Baugruppen des Ersatzteilgeräts in das reparierte Mainboard übernehmen und das Notebook wieder vollständig zusammenbauen.
Was waren Besonderheiten dieses Falls?
- Zwei nahezu identische Geräte wurden eingesendet
- Beide Geräte wurden analysiert und sinnvoll kombiniert
- Ergebnis: Ein voll funktionsfähiges Notebook aus zwei defekten Geräten
Arbeiten am Akku oder feinen Steckverbindungen sollten nur von Fachpersonal erfolgen; falscher Handgriff oder unsachgemäßes Erhitzen verursachen irreparable Schäden. Der Kunde hat mit dem Einsenden beider Geräte genau richtig gehandelt. Durch die Kombination der Teile und die fachgerechte Mikrolötarbeit konnten wir ein voll funktionsfähiges Gerät wiederherstellen.
Was sind typische Symptome bei einem beschädigten Akku-Steckverbinder?
- Akku wird nicht erkannt („Battery not detected“) oder lädt nicht
- Plötzliche Abschaltungen, falsche Ladestandsanzeige
- Start nur am Netzteil möglich
- In schlimmen Fällen: Kurzschluss, Hitzeentwicklung, Folgeschäden
7 kurze Praxistipps wenn du den Akku selbst wechseln willst
- Netzteil ab, dann Akku abstecken – immer in dieser Reihenfolge.
- Nicht am Kabel ziehen, nur am Stecker arbeiten und den Port abstützen.
- Kleber vorher schonend erwärmen, Zugkräfte minimieren.
- Kunststoffhebel/Spudger statt Metallwerkzeug verwenden.
- ESD-Schutz einhalten (Erdung/Armband).
- Service-Manual/Modellguide prüfen, ausreichend Zeit einplanen.
- Wenn etwas klemmt: Stopp. Jeder weitere Versuch erhöht das Risiko, Pads abzureißen.
Fazit
Diese Reparatur zeigt deutlich, dass präzises Arbeiten, Fachwissen in Mikrolöttechnik und der Einsatz geeigneter Werkzeuge entscheidend für den Erfolg sind. Ein abgerissener Akku‑ oder Kamerastecker muss kein Totalschaden sein, wenn er professionell instand gesetzt wird.
Wenn du ein ähnliches Problem mit deinem HP Spectre oder einem anderen Notebook hast, kannst du dein Gerät direkt an unsere Werkstatt schicken. Wir prüfen es sorgfältig und reparieren es fachgerecht. Es lohnt sich!
Hier gibt’s Antworten auf die wichtigsten Fragen
Kann ein abgerissener Akku‑Steckverbinder auf dem Mainboard überhaupt repariert werden?
Ja, in vielen Fällen lässt sich ein abgerissener Steckverbinder reparieren, solange die Leiterbahnen oder Pads nicht vollständig zerstört sind. Mit Mikrolöttechnik unter dem Stereomikroskop können die Kontakte präzise nachgearbeitet und wieder sicher verlötet werden.
Was passiert, wenn beim Eigenversuch Leiterbahnen beschädigt wurden?
Wenn Leiterbahnen vom Board abgerissen wurden, können sie meist durch feine Drahtbrücken wiederhergestellt werden. Solche Arbeiten sind jedoch sehr anspruchsvoll und sollten ausschließlich von erfahrenen Elektronik‑Technikern durchgeführt werden, um Folgeschäden zu vermeiden.
Gehen meine Daten bei der Reparatur verloren?
Nein, ein Akkutausch betrifft deine Daten nicht. Bei Board-Reparaturen empfehlen wir trotzdem ein aktuelles Backup. Bringe das Gerät möglichst ausgeschaltet und ohne Netzteil.
Kann man einen Akku‑Tausch beim HP Spectre Folio selbst durchführen?
Davon raten wir ab. Das Gehäuse ist sehr kompakt, die Verbindungen sind empfindlich, und das Risiko, Steckverbinder oder Leiterbahnen zu beschädigen, ist hoch. Wer den Akku tauschen möchte, sollte das Notebook besser an eine Fachwerkstatt senden – so bleibt auch die elektrische Sicherheit gewährleistet.
Was tun, wenn der Stecker schon beschädigt ist?
Sofort ausschalten, Netzteil trennen, Akku nicht wieder einstecken. Nichts weiter probieren. Schrauben/Teile sichern und zur Diagnose einsenden – so vermeidest du Folgeschäden.
Wie lange dauert eine solche Reparatur in der Werkstatt?
Je nach Schadensbild dauert die Diagnose und Lötarbeit in der Regel ca. 5 Werktagen. In komplizierteren Fällen oder wenn Ersatzteile erforderlich sind, informieren wir unsere Kunden rechtzeitig über die voraussichtliche Bearbeitungszeit.
