Notebook TFT‑Deckel defekt – Scharniere rausgebrochen beim Dell Latitude 15 (3520)

Ein häufiger Schaden an DELL Latitude 15 Laptops - Displaydeckel brechen regelmäßig aus.

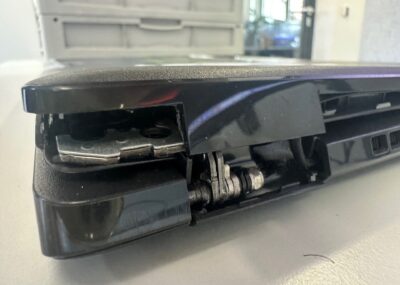

Die Scharniere sitzen beim Latitude 15 direkt im TFT‑Deckel, verschraubt mit Metallbrackets, die in Kunststoffrahmen eingelassen sind.
Wenn dieser Kunststoff nach Jahren aushärtet oder durch Hitzeeinwirkung spröde wird, brechen die Halterungen – die Scharniere reißen dann regelrecht heraus.

Markus Himmelsbach

Alle Beiträge

Fr., 31 Okt. 2025

Fehlerbeschreibung

Vor Kurzem brachte ein Kunde aus 25337 Elmshorn sein Dell Latitude 15 (3520) in unsere Notebook‑Werkstatt.
Seine Fehlerbeschreibung:

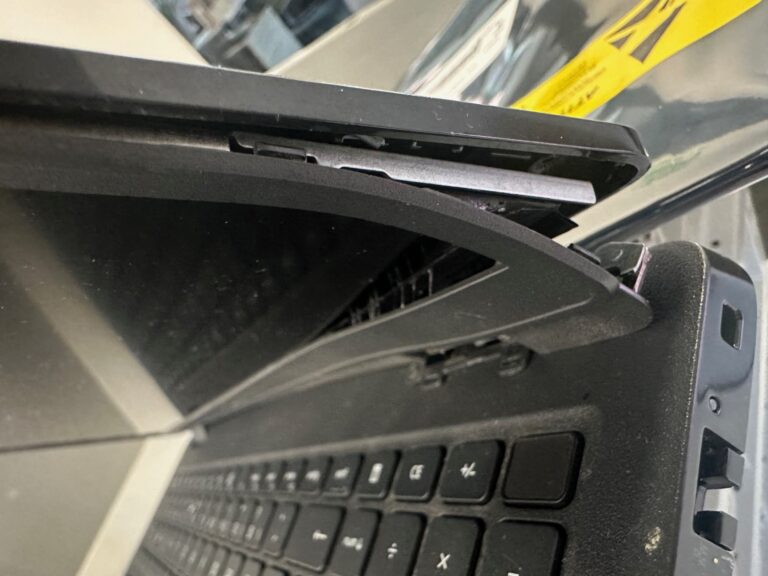

„Der Laptopdeckel ist gebrochen, die Scharniere sind aus dem Kunststoff gerissen.“

Dieses Schadensbild sehen wir regelmäßig – insbesondere bei Business‑Notebooks, die täglich geöffnet und geschlossen werden. Hier wirken über die Jahre erhebliche Kräfte auf die Scharnieraufnahmen im TFT‑Deckel.

Typische Ursache: Materialermüdung an Scharnierlagern und Deckelaufnahmen

Häufige Anzeichen:

Notebookdeckel schließt nicht mehr gleichmäßig
Knackgeräusche beim Auf‑ und Zuklappen
Spalt zwischen Display und Gehäuse
Risse im Kunststoff rund um die Scharniere

Diagnose in der Werkstatt

Unsere Techniker prüfen zunächst:

Befestigungspunkte am TFT‑Deckel (Bruchstellen, Gewindeeinsätze)
Scharniere selbst (Sitz, Reibwiderstand, Beweglichkeit)
Displaykabel und Antennenleitungen – diese werden bei solchen Schäden oft mitgezogen oder eingeklemmt.

Im Fall des Dell Latitude 15 (3520) stellte sich heraus:

- Die Scharniere waren intakt, aber
- die Brackets und Kunststoffaufnahmen im TFT‑Deckel waren stark beschädigt.

Ersatzteileituation: Deckel lieferbar – Bracket End of Live

Eine Besonderheit bei diesem Modell:
Der Displaydeckel (P/N 4Y37V) ist aktuell lieferbar, das benötigte Bracket‑Set jedoch EOL (End of Life) – also vom Hersteller abgekündigt und nicht mehr als Originalteil erhältlich.

Was bedeutet EOL?

„End of Life“ heißt, dass Dell das Ersatzteil nicht mehr produziert oder vertreibt. In solchen Fällen prüfen wir:

Restbestände bei Distributoren und Partnern
Reparaturmöglichkeiten per Metall-Brackets – hier möglich
Alternative kompatible Dell Displaydeckel

So stellen wir sicher, dass auch ältere Geräte wieder zuverlässig funktionieren.

Der Reparaturprozess im Detail

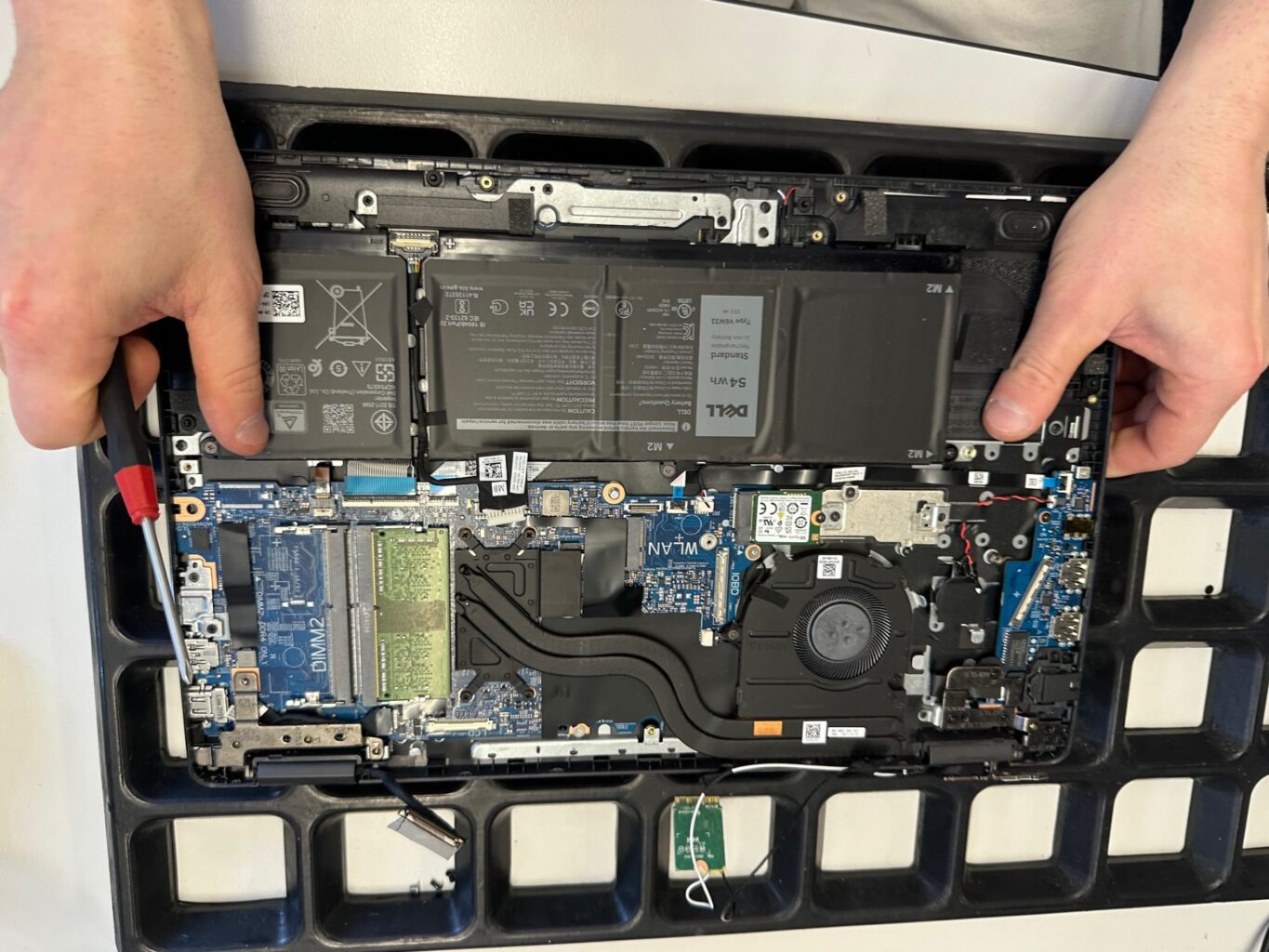

Demontage des Displays inklusive Scharniereinheit
Begutachtung und Reinigung der Bruchstellen
Einsetzen eines neuen Original‑Displaydeckels (4Y37V)
Falls möglich: Verstärkung oder Nachfertigung der Brackets
Neuverschraubung der Scharniere mit Drehmomentkontrolle
Kabelmanagement prüfen und Display testen

Nach der Reparatur öffnet und schließt sich der Deckel wieder stabil und spielfrei – wie ab Werk.

Notebook-Reparatur für Elmshorn, Pinneberg und Hamburg

Unser Kunde aus Elmshorn ist kein Einzelfall. Viele Nutzer aus der Region Pinneberg / Hamburg bringen uns defekte Scharniere oder gebrochene Displaydeckel.

Mit über 20 Jahren Erfahrung in der Notebook‑Reparatur können wir auch bei strukturellen Schäden helfen – und Original‑Dell Ersatzteile direkt über unseren

Shop ipc-computer.de liefern.

Notebook-Doktor Tipp:
Je früher du bei einem lockeren Scharnier reagierst, desto höher ist die Chance auf eine preisgünstige Instandsetzung. Im schlimmsten Fall wird auch noch das Display neben den Bracket und dem Display-Deckel beschädigt. Dann ist das auch bald ein wirtschaftlicher Totalschaden.

Fazit

Ein gebrochener TFT‑Deckel beim Dell Latitude 15 (3520) ist zwar ärgerlich, aber kein Totalschaden.
Mit einem originalen Displaydeckel (P/N 4Y37V) und fachgerechter Verstärkung können wir den Schaden zuverlässig beheben.
Auch wenn das Bracket offiziell EOL ist, finden wir fast immer eine passende Lösung oder Ersatzkonstruktion.
