Lenovo Z70 80 lässt sich nicht einschalten

Dieses Lenovo Z70 80 zeigt ein klassisches Fehlerbild. Der Kunde schickte dieses Geräte ein, da es sich nicht mehr einschalten ließ.

Der Kunde hatte Recht, das Notebook machte gar nichts mehr, nicht einmal mehr eine Status LED leuchtete. Ladegerät und Akku hatte der Kunde selbst schon überprüft. Der Techniker konnte dies auch bestätigen. Zudem konnte er mit Hilfe seines Labornetzteils feststellen, dass ein Kurzschluss auf dem Mainboard des Lenovo Z70 80 vorliegt. Was genau kaputt ist lässt sich jetzt noch nicht sagen, aber die Vermutung liegt nahe, dass es ein Teil der Stromversorgung ist. Genaueres lässt sich nach einer gründlicheren Untersuchung des Mainboards und der Reparatur des Gerätes sagen.

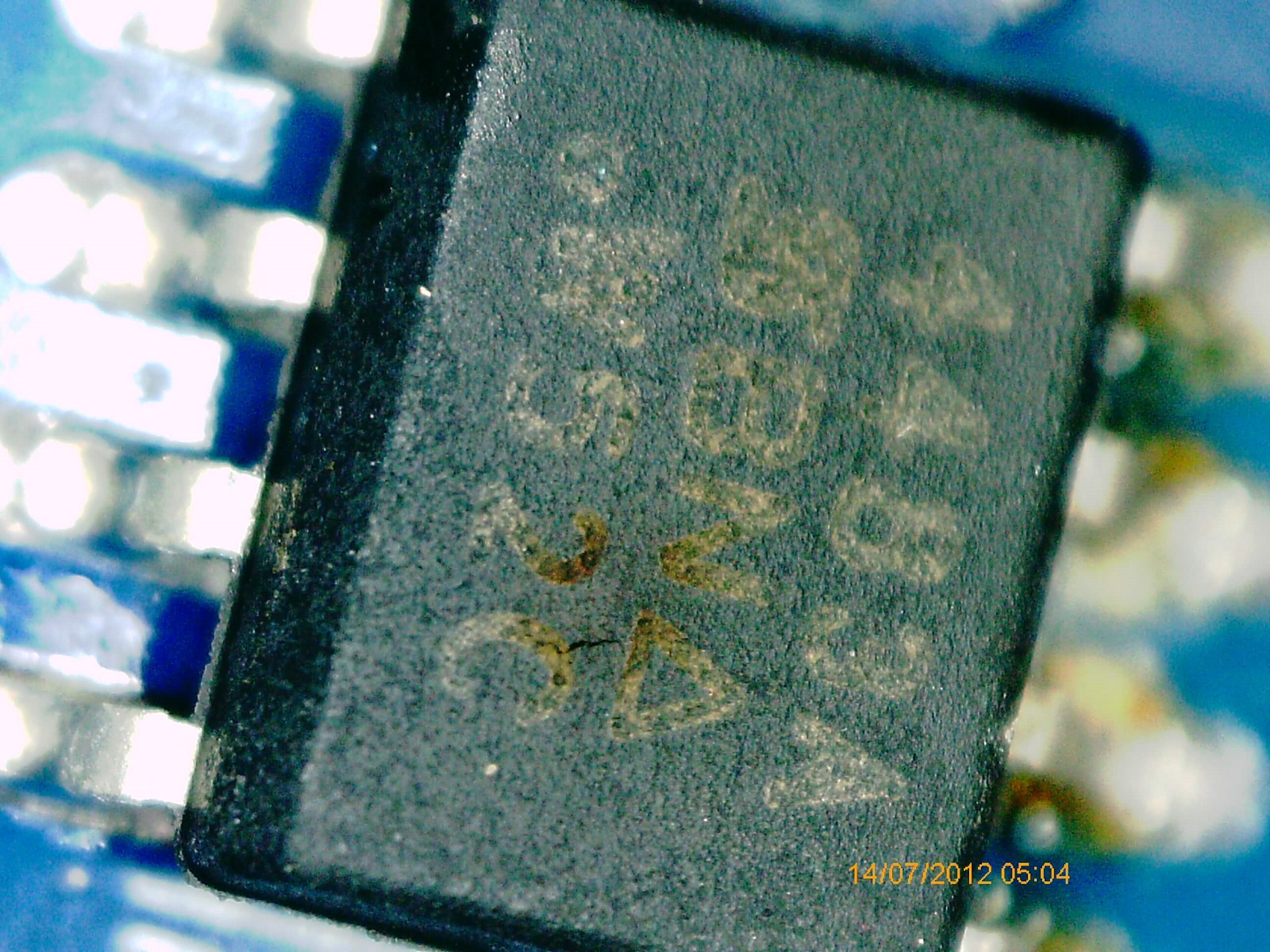

Dieser MOSFET ist im Lenovo Z70 80 dafür verantworlich die anliegende Eingangsspannung in eine niedrigere Spannung um zu wandeln, welche die anderen Komponenten verwenden können.
Der MOSFET, der in diesem Lenovo Z70 80 kaputt gegangen ist.

Nicht nur ein Bauteil war defekt

Wie sich herausstellte blieb es beim diesem Lenovo Z70 80 nicht nur bei einem defekten Bauteil. Zum einen war ein MOSFET, welcher die Spannung, die am Stromeingang anliegt in niedrigere umwandelt, welche die anderen Bauteile des Laptops verwenden können kaputt. Dieser zog aber noch den Chip, welcher für das Laden des Akkus zuständig ist in Mitleidenschaft. Dies ist wahrscheinlich passiert, weil der MOSFET kurzzeitig zu viel Spannung durchgelassen hat. Somit hat der Kunde noch mal Glück gehabt, dass sonst nur der relativ leicht und günstig austauschbare Lade Chip kaputt gegangen ist. Wäre ein anderes Teil, im schlimmsten Fall die CPU beschädigt worden, wäre ein Reparatur nicht nur sehr herausfordernd, sondern auch sehr kostspielig. Deswegen ist es in so einem Fall oft sinnvoller, das Laptop zu ersetzten. Dies ist vor allem bei älteren Laptops der Fall.

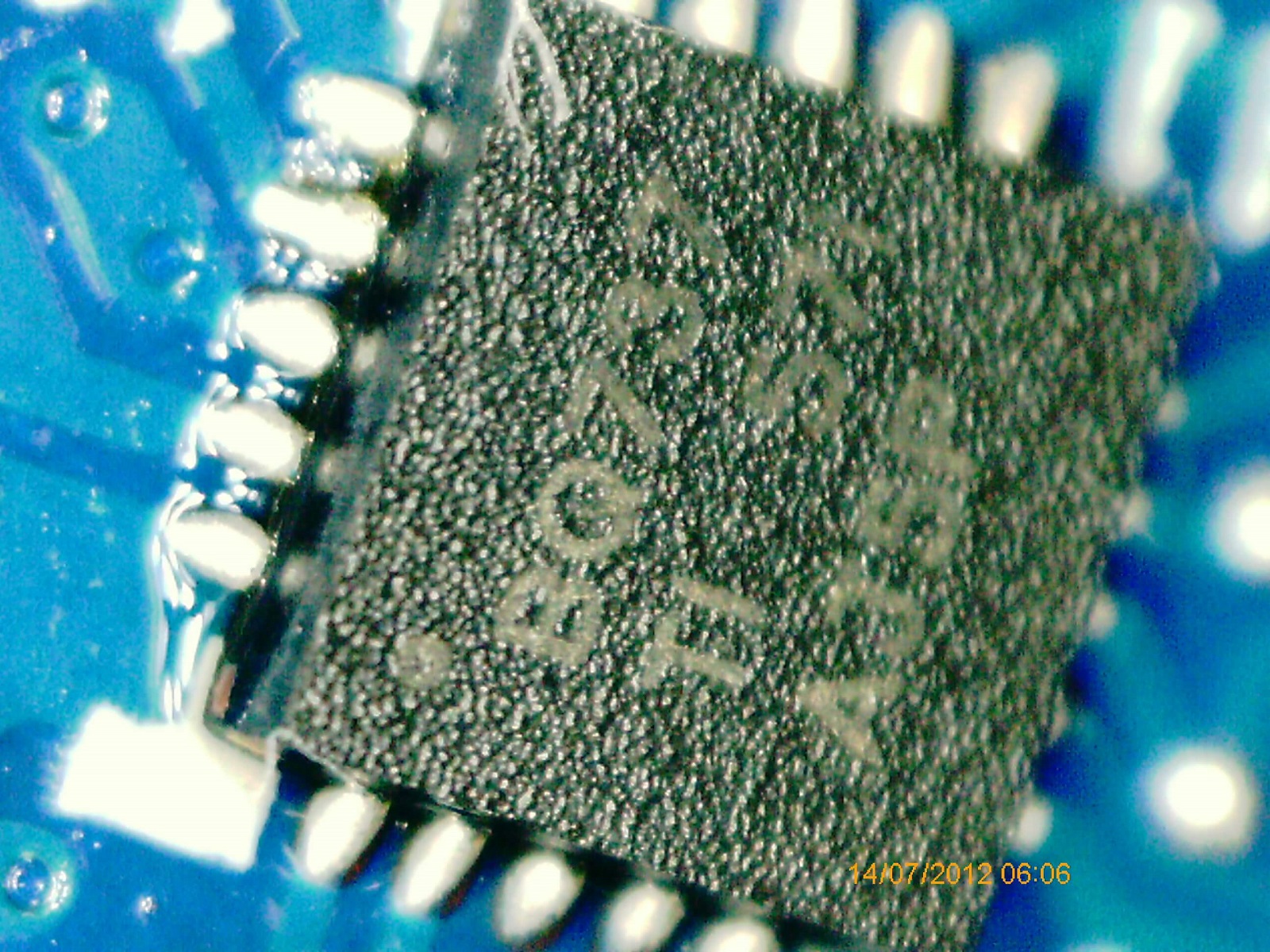

Dieser IC ist im Lenovo Z70 80 für das Laden des Akkus zuständig, allerdings wurde er durch den Defekt eines MOSFETs beschädigt.
Der andere IC, welcher in diesem Notebook beschädigt war.

Nach dem Austauschen der beiden defekten Bauteilen funktioniert das Laptop aber wieder einwandfrei.

Das Video zu diesem Notebook Fehlerbild:

Betroffene Modelle:

Z70-80 Serie
