Notebook startet nicht. LED leuchten zwar, jedoch kein Bild am Dell XPS15 Notebook. Ursache: Defekte Bios- und Intel Management-Chips

DELL XPS 15 Fehlerbild: Notebook startet nicht

Notebook startet nicht. Nach dem Einschalten leuchtet die Einschalt-LED, danach sind Lüftergeräusche zu hören. Das Display des DELL XPS 15 zeigt jedoch kein Bild.

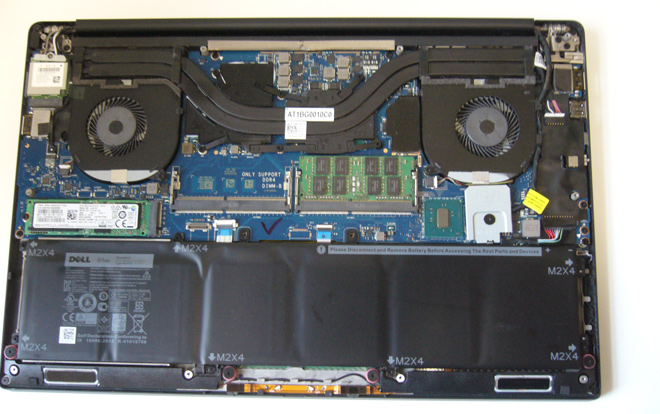

Notebook startet nicht mehr. Das DELL XPS musste zunächst zerlegt werden um der Ursache des typischen Notebook-Fehlerbildes auf den Grund zu gehen.

Notebook startet nicht mehr. Das DELL XPS musste zunächst zerlegt werden um der Ursache des typischen Notebook-Fehlerbildes auf den Grund zu gehen.

Notebook startet nicht. Nach dem Einschalten leuchtet die Einschalt-LED, danach sind Lüftergeräusche zu hören. Das Display des DELL XPS 15 zeigt jedoch kein Bild.

Weder das Notebook-Display noch ein extern angeschlossener Monitor zeigten ein Bild.

Notebook startet nicht. Ursache waren ein defekter BIOS-Chip und ein defekter Intel-Management-Chip.

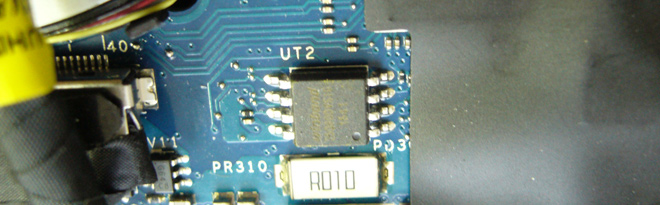

Notebook startet nicht mehr. Der UT 2 war einer der beiden Defekten Chips, welche die Ursache für den Defekt am DELL XPS 15 waren

Notebook startet nicht mehr. Der UT 2 war einer der beiden Defekten Chips, welche die Ursache für den Defekt am DELL XPS 15 waren

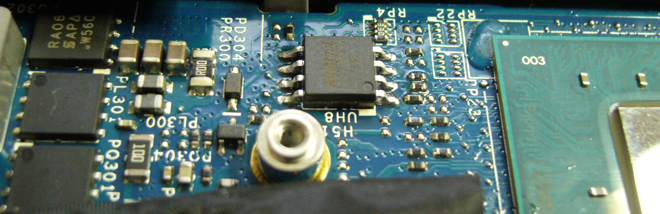

Notebook startet nicht mehr. Der UH 8 war einer der beiden Defekten Chips, welche die Ursache für den Defekt am DELL XPS 15 waren

Notebook startet nicht mehr. Der UH 8 war einer der beiden Defekten Chips, welche die Ursache für den Defekt am DELL XPS 15 waren

Nach der Analyse durch unsere Notebook-Systemtechniker wurden gleich zwei Fehler festgestellt. Sowohl der BIOS-Chip als auch der Intel-Management-Chip auf dem Mainboard waren defekt.

Die auf den beiden Chips gespeicherten Informationen waren beschädigt bzw. nicht mehr vorhanden. Ohne diese Daten konnte das DELL XPS15 den Bootvorgang nicht starten.

Die beiden Chips mit den Bezeichnungen UH8 und UT2 wurden gegen neue Chips ersetzt. Danach funktionierte das DELL XPS15 wieder einwandfrei.

Das Video zu diesem Notebook Fehlerbild:

Betroffene(s) Modell(e):
DELL XPS 15 Serie:

XPS 15 (9560-1516), XPS 15 (9560-1554), XPS 15 (9560-1561), XPS 15 (9560-1061), XPS 15 (9560-4551), XPS 15 (9560-4575), XPS 15 (9550-8P49T), XPS 15 (9560) Serie, XPS 15 (9550-4521), XPS 15 (9550-4853), XPS 15 (9550-4846), XPS 15 (9550-5187), XPS 15 (9550-4952), XPS 15 (9550-4969), XPS 15 (9550-5170), XPS 15 (9550-7633), XPS 15 (9550-4938), XPS 15 (9550-4945), XPS 15 (9550) Serie, XPS 15 (9530-4883), XPS 15 (L502X), XPS 15 (L501X), XPS 15 (9530-2699), XPS 15 (9530-2682), XPS 15 (9530-2187), XPS 15 (9530-2033), XPS 15 (9530-1913), XPS 15 (9530-1906), XPS 15 (9530) Serie, XPS 15 L521X (521X-4037), XPS 15 L521X (521X-0309), XPS 15 (L521X) Serie, XPS 15z (6190), XPS 15z (L511z), XPS 15z-3736, XPS 15z Serie
