MSI EX623 – CCFL Display durch LED Display ersetzt – IPC macht’s möglich!

Was tun, wenn das verbaute CCFL Display des Kunden Notebook nicht  mehr verfügbar ist? Umbauen! Kostengünstig, effektiv und fehlerfrei.

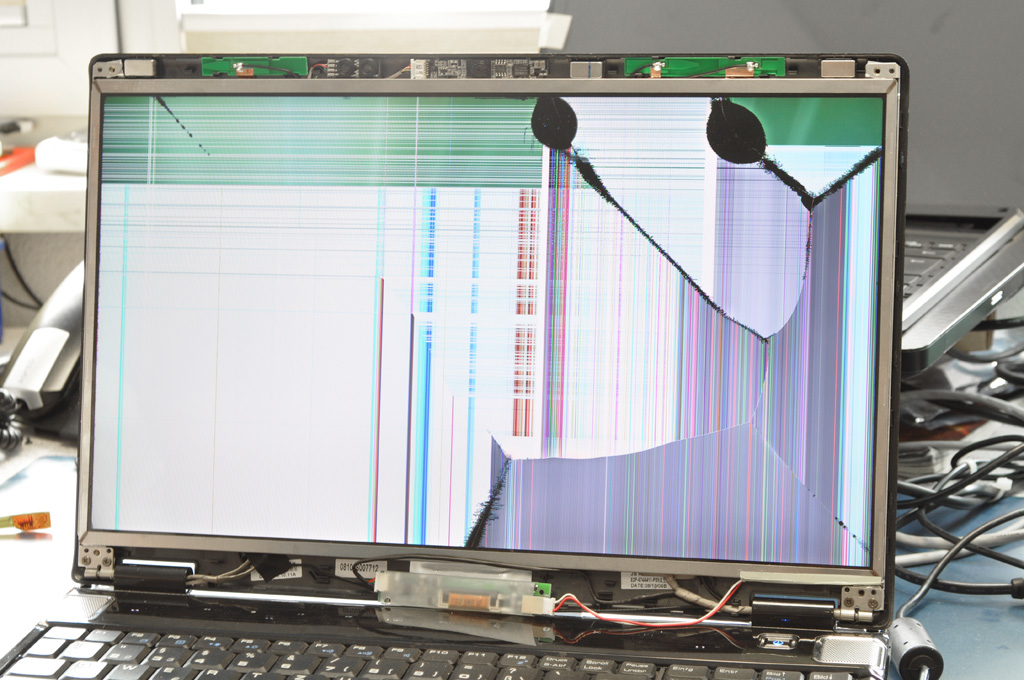

Ein Kunde hatte uns das Notebook für einen einfachen Display Austausch zugesendet. An sich keine schwere Sache, wenn es sich dabei doch nur nicht um ein MSI EX623 Notebook handeln würde. In diesem Fall war es nicht möglich einfach nur das Display durch ein neues auszutauschen, da der einzige Hersteller dieser speziellen 16 Zoll Display Anfertigung die Produktion eingestellt hat. Die unkonventionelle Lösung des Problems erfordert Geschick, technisches Verständnis und viel Erfahrung im Umgang mit Displays.

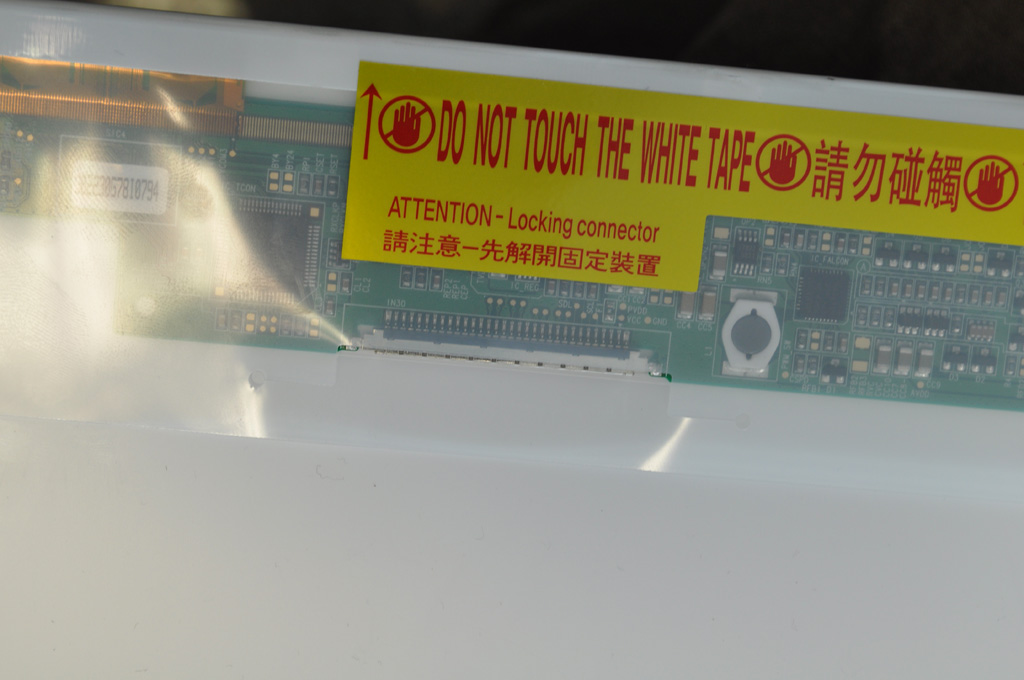

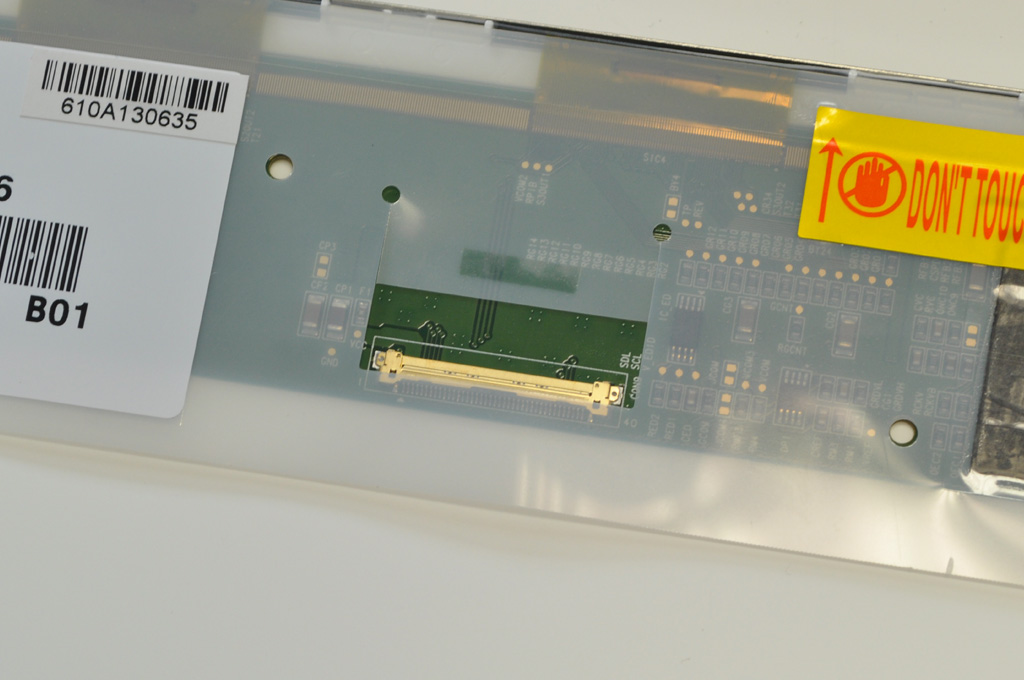

Unser  Werkstattleiter hat anstatt eines CCFL Displays ein komplett neues LED Display verbaut. Wie das? Eine berechtigte Frage, da ja bekanntlich ein CCFL Display nicht mit einem LED Display kompatibel ist. Während ein CCFL Display noch über einen mit Hochspannung betriebenen Inverter die Hintergrundbeleuchtung ansteuert, ist dies alles schon bei einem LED Display über den Anschluss geregelt. Ohne zusätzlichen Inverter wird das Display betrieben. Rein theoretisch ist also ein LED Display hier auf Grund des inkompatiblen Anschluss und der Beleuchtung unmöglich. Aber, durch ein spezielles Adapterkabel  kann dieses LED Display fehlerfrei in Betrieb genommen werden.

Das Adapterkabel ist eine Spezialanfertigung und ist nicht im freien Handel verfügbar. Die Gefahr einer falschen Anwendung ist zu groß. Denn selbst auch hier ist dieses Adapterkabel nicht die Lösung allein. Unser Werkstattleiter musste den Adapter umbauen bzw. um löten, sodass die PIN Belegung des Inverteranschlusses mit dem Adapter kompatibel ist. Es werden nicht generell alle Displays über die gleiche PIN Belegung angesprochen, daher ist viel Erfahrung nötig, um die richtige Kombination zu finden und den Adapter dementsprechend anzupassen.

Der Adapter wurde schließlich mit dem Displaykabel und Inverter verbunden.

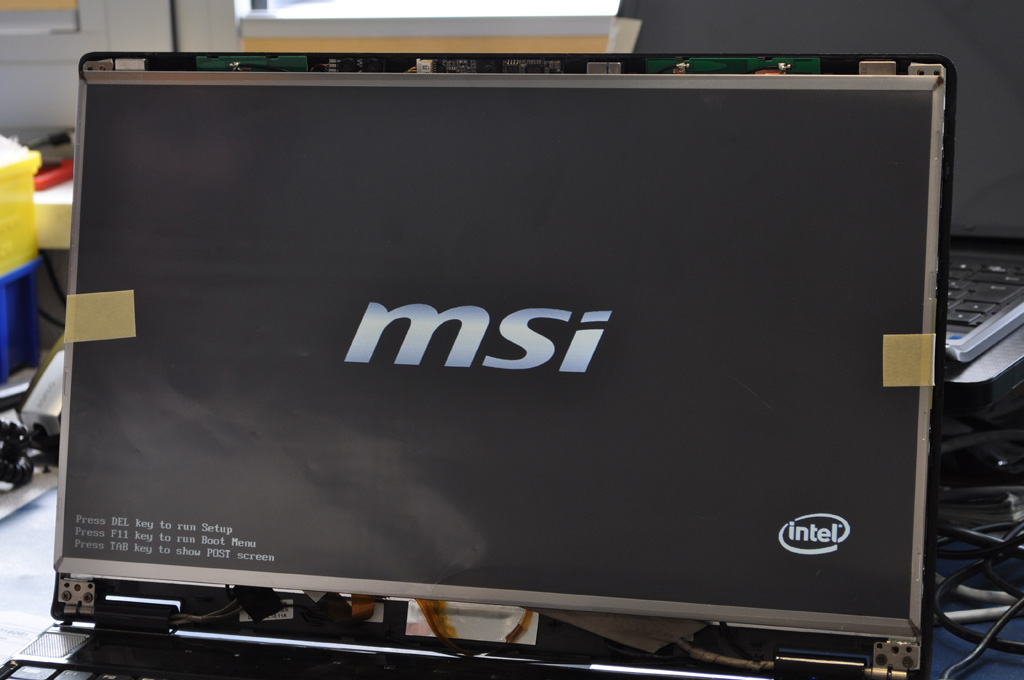

So erfreut sich unser Kunde an einem nagelneuen LED Display.
