Notebook Bios Update Fehlgeschlagen? – Hier die eine exemplarische Problemlösung

In der Notebook Reparaturwerkstatt ist ein LG Notebook Modell R510 zur Reparatur eingetroffen. Fehlerbeschreibung: Unter Windows 7 64-Bit wurde mit dem LG BIOS Flash Tool für Windows XP 32-Bit der BIOS geflashed. Seitdem blieb der Monitor Schwarz beim Booten, lies sich allerdings noch ein- und ausschalten.

25L8005 8MBit Baustein von Macronix

25L8005 Baustein

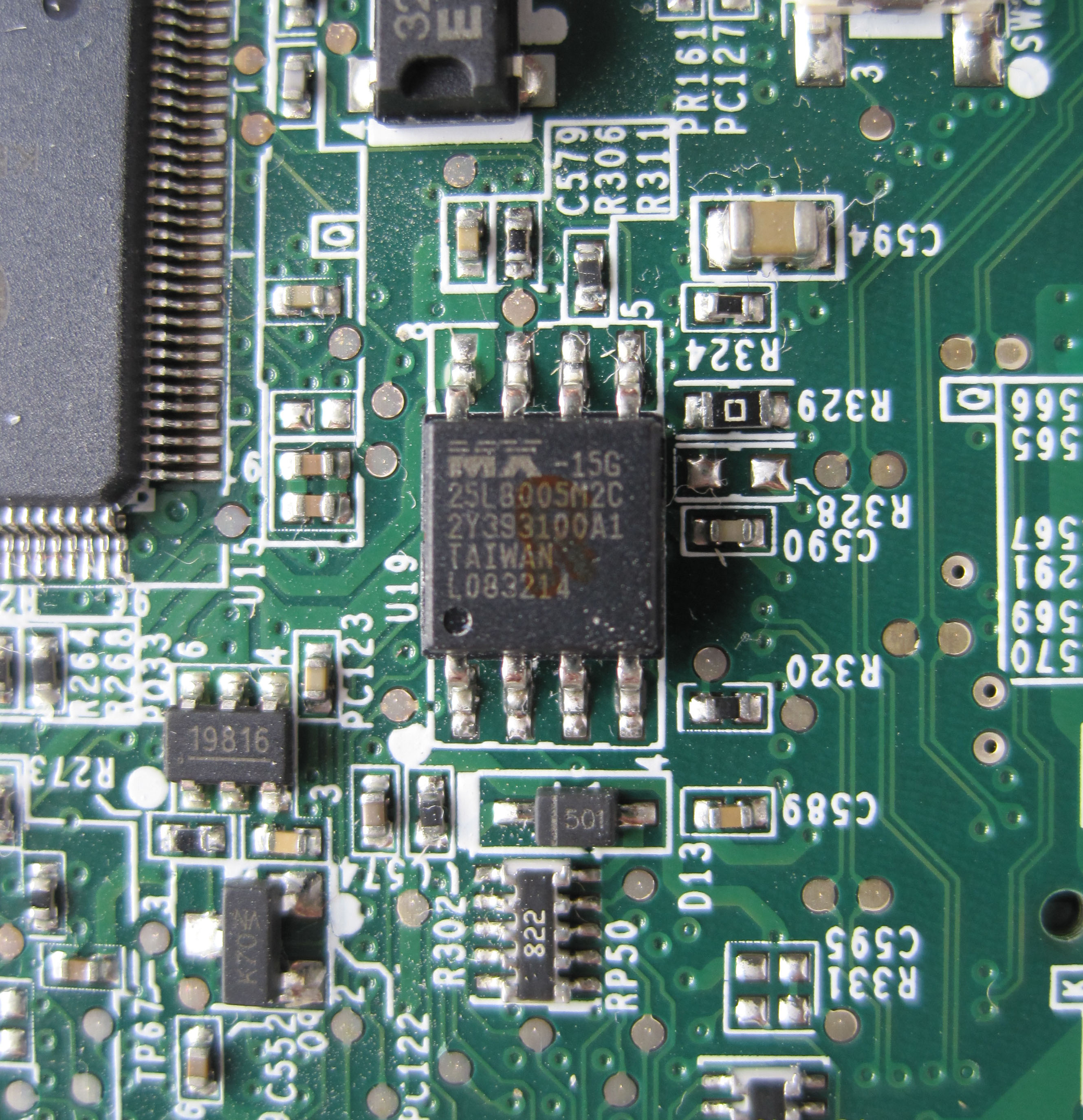

Als erstes muss das Gerät zerlegt und der Bios-Chip auf dem Mainboard identifiziert werden. Auf modernen Mainboards kommen keine parallelen  Flash-Chips mehr zum Einsatz, sondern serielle SPI Flashbausteine, die üblicherweise in der Nähe der EA-Controller zu finden sind. Bei diesem LG R510 ist es ein 25L8005 8MBit Baustein des Herstellers Macronix (Abb. 1) verbaut.

Programmieradapter

Programmieradapter

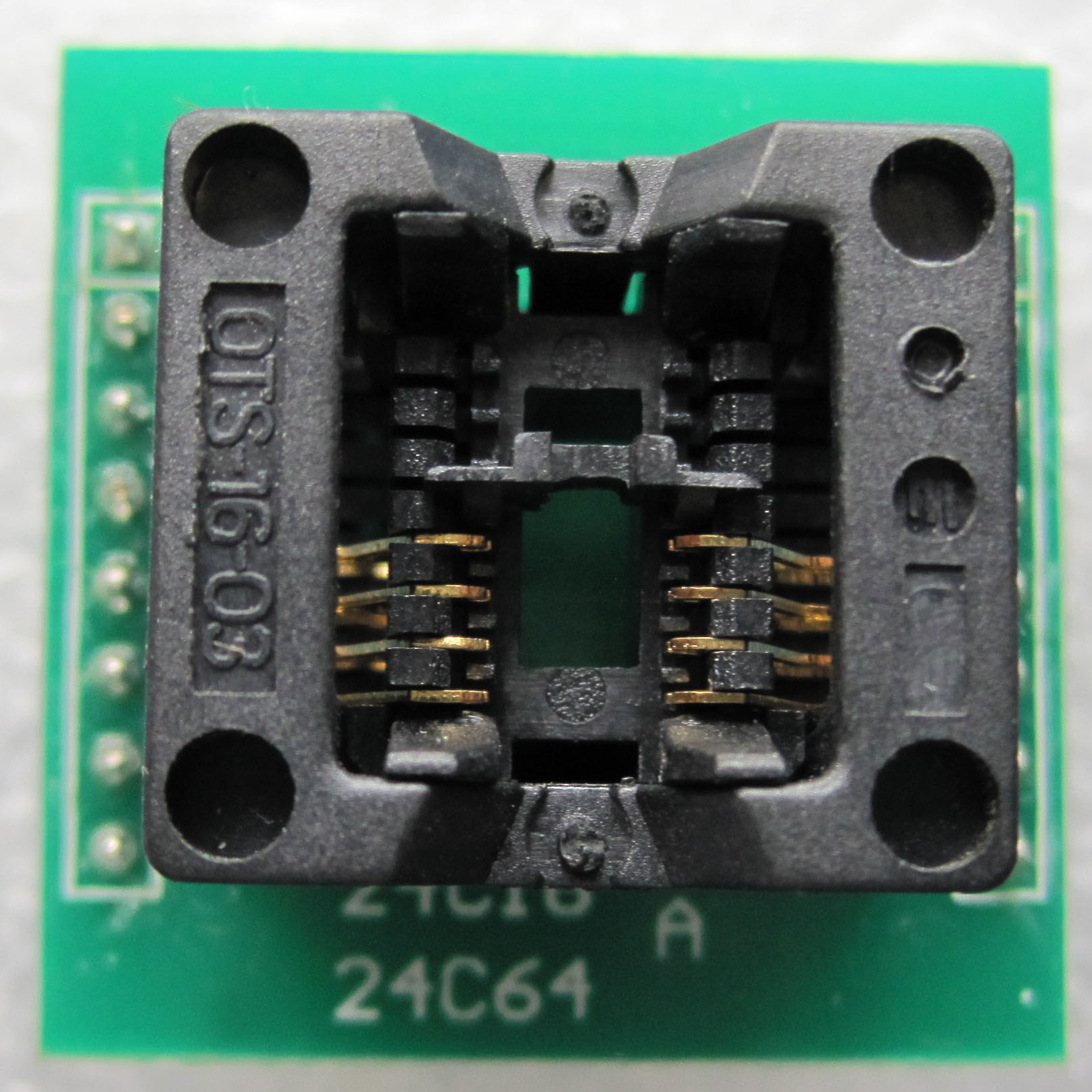

Der Baustein ist schnell von der Hauptplatine entlötet, und kann dann auf einem speziellen Programmieradapter (Abb. 2) ausgelesen werden. Danach wird das neue, passende  Bios von der Hersteller Homepage beschafft. Dabei stößt unser Techniker direkt auf die nächste Schwierigkeit: Das Bios wird lediglich als Exe-File zur Verfügung gestellt, die Binärdaten müssen infolgedessen erst noch extrahiert werden. Eine Verifizierung mit dem aktuellen Bios von der LG-Homepage ergibt, dass der letzte Sektor falsche Daten enthält. Unser Werkstattleiter programmiert die Daten mit einem Programmer neu in den Baustein. Zum Schluss muss der Baustein wieder aufgelötet und der Laptop zusammengebaut werden. Der Fehler ist behoben und das Gerät startet wieder einwandfrei.

Reparatur Schwierigkeitsgrad: Hoch – Ausstattung und Elektronik Kenntnisse
Reparatur Dauer: 1,5 Stunden

Tipp: Führen Sie ein Bios-Update wenn möglich immer unter dem passenden Betriebssystem durch. Es ist immer zu bevorzugen über externe Systeme und nicht über ein installiertes Windows zu booten und den Update-Vorgang zu starten. Ein Update ist auch nur dann zu empfehlen, wenn tatsächlich ein Bios-Fehler vorliegt.

Hier finden Sie alle Ersatzteile für das LG R510.
