Nun stellt sich die Frage, ob die Fehlerursache das defekte Display oder ein defekter LCD-Inverter ist. Wenn der Notebook-Bildschirm schlagartig ausgefallen ist und sich danach nicht wieder einschalten lässt, dann ist höchstwahrscheinlich der Notebook-LCD-Inverter defekt. Nach einem Sturz, Rot-Stich, Flackern oder Helligkeitsschwankungen ist nicht der Inverter, sondern eher die CCFL-Röhre im Display die Fehlerursache. Handelt es sich um einen Zwei-Röhren-Display, ist nur in den seltensten Fällen der LCD-Inverter die Fehlerursache. Eine Schutzschaltung auf dem Inverter verhindert dann den Beleuchtungsstart. Weitere Ursachen für ein schwarzes Display, können auch ein Kabelbruch im Inverter- oder Displaykabel, ein defekter Display-Schalter oder ein Mainboard Schaden sein. Ein LCD-Display Inverter ist ausschließlich für die Beleuchtung zuständig, er startet und betreibt die CCFL-Röhre ähnlich wie bei einer Leuchtstoffröhre. Bei den modernen LED-Displays ist im Übrigen kein LCD-Inverter mehr notwendig.

Reparaturbeispiel:

In der Notebook Werkstatt ist ein Hewlett Packard (HP) Compaq Presario CQ60 mit dem Fehler: „Bildschirm bleibt nach dem Einschalten dunkel“ eingetroffen. Um die Fehlerursache zu lokalisieren, hat unser Werkstatt Leiter eine neue, funktionierende CCFL-Röhre an den vorhandenen Inverter angeschlossen. Diese schaltet jedoch mit dem alten LCD-Inverter nicht ein.  Danach hat er den LCD-Inverter durch einen Neuen aus dem eigenen Ersatzteil-Lager ersetzt. Mit Erfolg – die Röhre leuchtet. Damit war ein Displays-Panel Tausch oder andere teure Reparaturen nicht notwendig. Das reparierte Notebooks konnte wieder zusammen geschraubt werden und verlässt schon nach einem Tag in der Werkstatt wieder unser Haus, da der Kunde die Reparaturfreigabe bis 150 EUR erteilt hatte.

Reparatur Schwierigkeitsgrad: geringe technischen Kenntnisse erforderlich
Reparatur Dauer: 30-45 Minuten
Achtung: Hochspannung

Wissenswertes:
Der Inverter wandelt die anliegenden 12 Volt in 1000 Volt Zündspannung und 600 Volt Brennspannung um.

Hier finden Sie alle verfügbaren Inverter.

Ist ein Scharnier kaputt ist es nur eine Frage der Zeit, bis auch das zweite Scharnier bricht. Sind beide Scharniere defekt wird in vielen Fällen als nächstes die Gehäuserückwand bzw. der LCD-Deckel an der Halterung ausbrechen.

Der Versuch die Scharniere zu kleben, zu schweißen, oder sie anderweitig zu verstärken, ist meistens keine so gute Idee. Solche Eigenkonstruktionen sind meist instabil und brechen erneut. Für eine sichere und nachhaltige Reparatur müssen die Scharniere erneuert werden.

Reparatur Schwierigkeitsgrad: geringe technischen Kenntnisse erforderlich
Reparatur Dauer: 15-45 Minuten

Ein Austausch der Scharniere in unserer Notebook Werkstatt ist je nach Notebook Modell schon unter 100 Euro zu haben. Auch sollte bei der Reparatur der Display-Rahmen und Deckel auf Defekt überprüft und ggf. ersetzt werden.

Hier finden Sie alle verfügbaren Display Scharniere.

www.youtube.com/watch?v=3pw3ULKq_mc

Bevor man die Blende über der Tastatur abbauen kann, muss man zuerst die Schrauben im Akku-Schacht und die mit einem Tastatur Symbol gekennzeichneten Schrauben herausschrauben. Achtung eine der Schrauben versteckt sich unter der Festplatte. Beim Abnehmen der Blende muss darauf geachtet werden, dass Folienkabel nicht abzureißen. Das Tastaturkabel ist mit einem Tastatur Clip befestigt. Beim Verschließen darauf achten, dass der weiße Strich verdeckt ist. Die vier Schrauben im Akkufach sind kürzer als die restlichen und sollten nicht verwechselt werden.

Hier sind alle DV7 Tastaturen erhältlich.

Hier sind alle DV5 Tastaturen erhältlich.

Notebook Akkus und Laptop Batterien der heutigen Zeit sind leistungsfähiger als Akkus / Batterien der früheren Generation. Allerdings steigen auch die Anforderungen an die treuen Energielieferanten. Der richtige Umgang im täglichen Einsatz ist deshalb nach wie vor ein wichtiger Faktor für eine möglichst lange Lebensdauer.

Pflegeanleitung für Ihren Notebook Akku/ Laptop Batterie: 3 Tipps vom Notebook Doktor Reparatur Team:

• Entnehmen Sie den Akku aus dem Notebook, wenn Sie dieses längere Zeit nicht benötigen. Dies gilt auch, wenn das Notebook lange am Netz betrieben wird (z.B. Docking-Station).

• Lagern Sie den Notebook Akku aufgeladen. Ideal ist dabei ein Ladezustand zwischen 50-60%. Höhere Ladezustände führen dazu dass der Notebook Akku bzw. die Laptop Batterie unverhältnismäßig schnell an Kapazität verliert, niedrigere Ladezustände bergen ein erhöhtes Risiko der vollständigen Entladung (Tiefenentladung).

• Lagern Sie den Notebook Akku bzw. die Laptop Batterie möglichst kühl und trocken, aber bitte nicht im Kühlschrank, die dort oft herrschende Feuchtigkeit kann dem Akku schaden.

Schluss mit dem Mythos Memory-Effekt.

Leider hält sich immer noch die alte Überzeugung, dass ein Akku bei sehr häufiger Teilentladung an Kapazität verliert. Bei modernen Akkus tritt dieser Effekt nicht mehr auf. Wir verabschieden hiermit also hochoffiziell den Mythos Memory-Effekt. Good bye.

Eine vermeintlich günstige Reparatur erweist sich schneller als gedacht als teuer und sehr riskant. Der Dienstleister kassiert das Geld, die Leistung wird nicht erbracht. Zahlreiche Kunden beschweren sich unter anderem im Computer Bild-Forum über das unseriöse Unternehmen. Kunden die ihre Geräte auf Grund des günstigen Angebots eingeschickt haben, berichten dass sie ihr Geld der nicht erfolgreichen Reparatur nie wieder sehen und vereinzelt sogar nach über einem halben Jahr noch auf ihr Gerät warten. Keine seriöse Firma kann sich leisten Geld zu verlangen, bevor feststeht ob eine Reparatur überhaupt möglich ist.

Fallen sie nicht auf die billigen Tricks solcher unseriösen Unternehmen rein und vertrauen sie besser den Profis.

Warum Sie uns vertrauen können:

• Notebook-Doktor repariert seit 1994 Laptops
• Der Name Notebook-Doktor ist in der Notebook Branche sehr bekannt
• Langjährige Erfahrung, gerade bei Serienfehlern
• Über 10000 erfolgreiche Notebook Reparaturen
• Über 1000 Händlerkunden
• Wir reparieren für Sachverständige, Versicherungen und Systemhäuser
• Reparaturen aller Hersteller
• Kostenloser Support
• Direkter Kontakt zu unseren Technikern
• Bezahlung erst nach der Reparatur
• Ersatzteile müssen nicht erst in China bestellt werden
• Eigenes großes Lager mit über 1,5 Millionen Ersatzteilen

Quelle: http://www.computerbild.de/artikel/cb-News-PC-Hardware-Notebook-Reparatur-Center-versetzt-Kunden-6874331.html

Hier finden Sie unsere Fehlerdatenbank mit den bereits durchgeführten Grafikchip Instandsetzungen.

Das Besondere: Es werden nicht nur die verschiedenen Fehlerbilder und Notebook Modelle beschrieben, sondern auch gleichzeitig die durchgeführte Reparatur. Damit sind auch Sie in der Lage Diagnosen und mögliche Notebook Defekte zu erkennen.

Hier der Link zu den beiden Rubriken:

Notebook – Reparatur Datenbank

Notebook-Display Reparatur Datenbank

Bestimmt ist auch für Sie eine Problemlösung hier beschrieben.

Oft ist der Grund hierfür ein verdreckter Lüfter / Wärmetauscher. Er ist mit Staub, Dreck, Haaren, Katzenhaaren, Krümel oder Zigaretten Asche verschmutzt. Wird der Lüfter nicht regelmäßig geputzt, kann es zu Hitzeschäden auf Mainboard, der Grafikkarte oder des Grafikchips (GPU) führen, die sehr teuer (bis zu 400 EURO bei einer Mainboard Reparatur) werden können. Dieser Fehler äußert sich durch instabilen Betrieb und Abstürze bei längeren Laufzeiten.

Sparen Sie sich die Kosten mit einer simplen Lüfter Reinigung. Sie ist in den meisten Fällen eine einfache und schnelle Angelegenheit und erhöht bei regelmäßiger Anwendung die Lebensdauer des Notebooks erheblich! Ideal ist es den Lüfter alle 6 Monate zu säubern.

Am günstigsten ist es die Reinigung des Lüfters selbst durchzuführen, aber es ist Vorsicht geboten, denn es kann je nach Hersteller (z.B. bei fehlenden Schrauben) zu Garantieverlust führen.

Zuerst muss aus Sicherheitsgründen das Netzteil ausgesteckt und der Akku entfernt werden. Je nach Modell und Hersteller ist der Zugang zum Lüfter einfach oder kompliziert. Bei Acer, Lenovo oder Fujitsu Notebooks muss meist nur die Service-Klappe auf der Rückseite des Notebooks abgenommen werden, um an den Kühlkörper zu gelangen. Bei Geräten von Toshiba, Medion oder HP sind die Lüfter / Kühler meist zugebaut und somit sehr schwer zugänglich. Es kann sein, dass das gesamte Notebook zerlegt werden muss, bevor man an den Lüfter kommt.

Wir raten dazu den Lüfter komplett auszubauen und nicht nur drüber zu pusten. Erfahrungsgemäß setzt sich der meiste Staub zwischen den Lamellen des Kühlkörpers und dem Lüfter ab. Ein so genannter Staubteppich ist nach einiger Zeit keine Seltenheit. Hierbei müssen Sie unbedingt aufpassen, dass Sie die dünnen Kupferlamellen nicht verbiegen oder abbrechen! Die Lamellen bekommen Sie am schonendsten mit einem Pinsel und Luftdruck gereinigt. Lassen Sie die Finger von Wattestäbchen oder Staubsauger. Eine kleine Staubschicht auf den Rotorblättern ist nicht schlimm, gehen Sie kein Risiko ein und lassen diese lieber. Wenn die Blätter abbrechen muss ein neuer Lüfter gekauft werden.

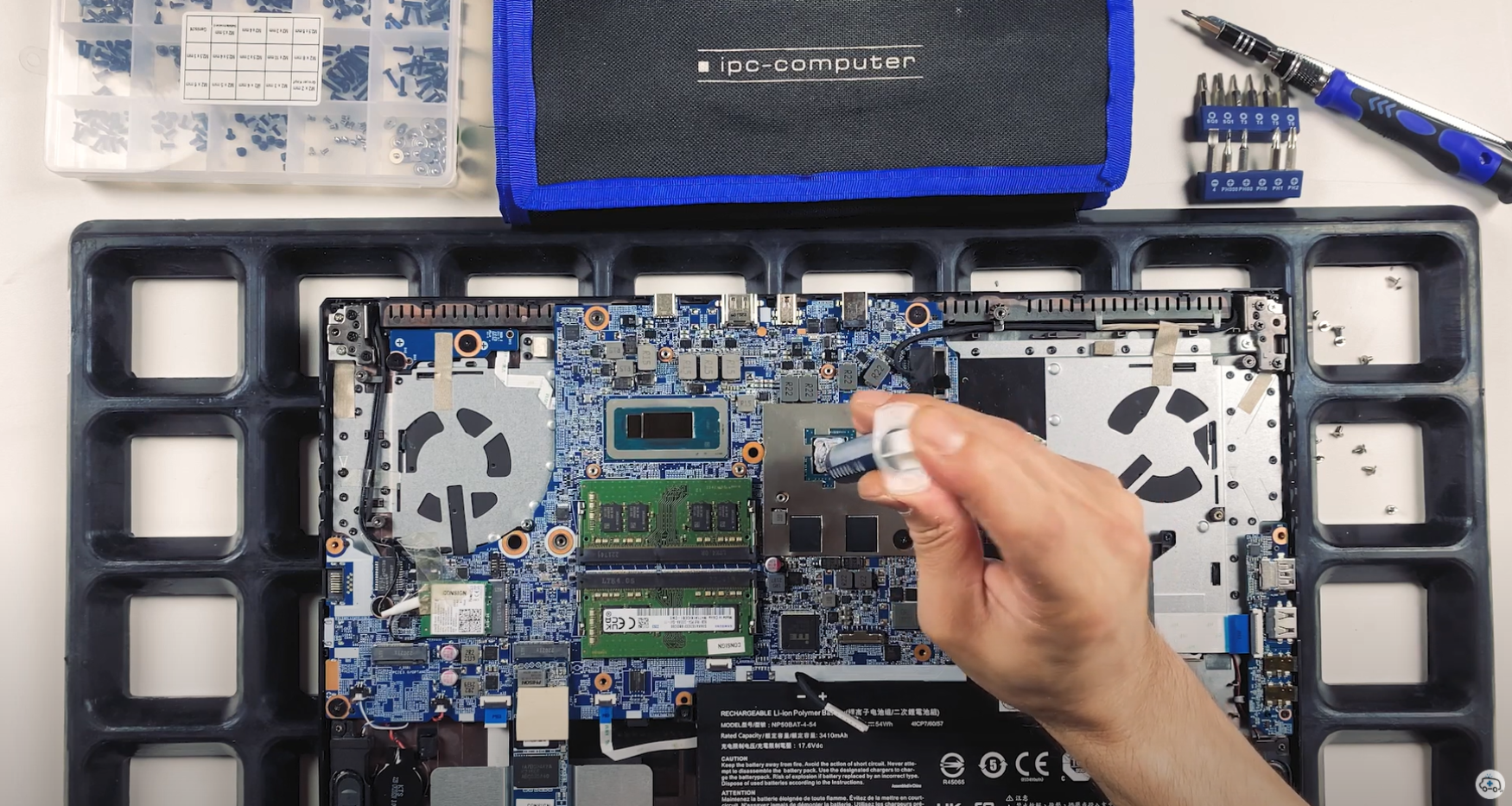

Achten Sie beim Wiederzusammensetzen des Notebooks darauf ob die Kühlmittel erneuert werden müssen. Ist die Wärmeleitpaste zum Beispiel verhärtet muss sie dringend erneuert werden, damit die Wärmeübertragung einwandfrei gegeben ist.

WICHTIG: Vergessen Sie auf keinen Fall das Kabel des Lüfters wieder auf das Mainboard aufzustecken, sonst dauert es nicht lange, bis das Notebook einen Überhitzungsschaden erleidet.

Jetzt sollte Ihr Laptop wieder flüsterleise und ruhig laufen.

Falls doch mal etwas schief läuft finden Sie hier eine Vielzahl von Notebook Lüfter / Kühler.

Hier noch ein kleines Beispiel Video von einem Grafikkarte und CPU Lüfter / Kühler Tausch:

www.youtube.com/watch?v=56Dwftd_wJo

Mögliche Gefahrenquellen:

• keine geprüften Akkus -- ohne CE oder TÜV/GS Zertifikat
• kein Überhitzungsschutz
• kein Tiefentladungsschutz
• kein Überladungsschutz
• zu geringe Stärke der Zellwände -- es entsteht ein Kurzschluss
• Akkus aus Recall-Programmen der Hersteller gelangen wieder auf den Markt

Minderwertige Akkus können sogar gefährlich sein. Es entsteht ein Kurzschluss, der Akku überhitzt und die Plastikummantelung fängt an zu schmelzen. Das Gehäuse schmort und es kann zu Brand und sogar zur Explosion kommen! Diese Gefahren sollte nicht unterschätzt werden, da es zu schweren Verletzungen kommen kann.

IPC-Computer Akkus verfügen alle über die notwendigen Schutzschaltungen und sind vom Hersteller geprüft und zertifiziert. Unsere Techniker überprüfen regelmäßig die Qualität und garantieren somit für Ihre Sicherheit!

Wir garantieren nicht nur für unsere Original Akkus, auch die IPC-Computer Replacement Akkus werden einer umfassenden Sicherheits- und Qualitätskontrolle unterzogen.

www.youtube.com/watch?v=k6u1Zwn1WS4

Diese Festplatte hat eine Bauhöhe von 9,5 mm und ist damit passend für alle Notebooks mit SATA Festplatten Controller.

Sollten Sie die Festplatte zum Beispiel für die Datensicherung in Ihrem Notebook einsetzen wollen, haben wir noch einen heißen Tipp:

Bei einer Erweiterung für die zweite Festplatte ist je nach Modell ein Festplatten Einbaurahmen bzw. ein Festplaten Einbaukit von nöten, wie zum Beispiel bei einem Acer Aspire 7745G.
Hier der Bericht zu dem Einbaukit für die zweite Festplatte.
Hier der Link zu dem Festplatten-Adapter + Einbaurahmen für 2.HDD für Acer Aspire 7745G in unserem Shop.


Alternativ kann man eine zweite Festplatte auch in einem unserer universalen Festplatten Einbaurahmen für den CD/DVD Laufwerk Schacht unterbringen.
Hier finden Sie unseren Bericht zu dem Universal Festplatten Einbaurahmen für den CD/DVD Laufwerk Schacht.
Hier klicken um den SATA Einbaurahmen einer 2.Festplatte für den ODD-Slot in unserem Shop zu finden.

Die Samsung HN-M101MBB finden Sie in unserem Online Shop.
