Displaytausch an einem Fujitsu STYLISTIC Q702 Hybrid-Tablet PC

06.11.2013 – Dank robustem Aluminiumgehäuse ist das Fujitsu Stylistic Q702 zwar hart im Nehmen, gegen einen Sturz aus 1,5 m Höhe war allerdings kein Kraut gewachsen. Und so musste am Tablet-Teil das Display ersetzt werden. Die hochkompakte Bauweise ließ das Ganze zu einem anspruchsvollen Unterfangen werden. Nur gut, dass das hochwertige Alu-Gehäuse den Rest des Tablets vor größerem Schaden bewahrt hat.

Betroffene(s) Modell(e):
Fujitsu Stylistic Q702, Hybrid-Tablet PC
Das Fujitsu Stylistic Q702 vereint im edlen Aluminium-Gehäuse dank einer abnehmbaren Tastatur ein Tablet und ein Ultrabook in einem einzigen Gerät. Der Bildschirm lässt sich per Schiebeschalter von der Tastatur lösen. Danach hält man Tablet in den Händen. Das Stylistic Q702 ist somit ein Hybrid-Tablet PC.

Einmal alles aus- und wieder eingebaut. Ganz schön komplex hier alles zu demontieren und wieder zusammen zu bauen. Alle Bauteile sind auf das Tablet-Display montiert.

Einmal alles aus- und wieder eingebaut. Ganz schön komplex hier alles zu demontieren und wieder zusammen zu bauen. Alle Bauteile sind auf das Tablet-Display montiert.



Fehlerbild:
Wir erhielten das Gerät mit einem mehr als klaren Schadensbild. Das Display war nach einem Sturz und Aufprall mechanisch beschädigt, kein einziges der 1366×768 Pixel des 11,6 Zoll-Displays zeigte noch irgendwelche Reaktionen. Das Stylistic Q702 war somit nicht mehr benutzbar.

Diagnose:
Ein Displaytausch ist erforderlich, ansonsten wurden keine weiteren Schäden diagnostiziert.

Reparatur:
Die erste Herausforderung war, das Gehäuse des Displays zu öffnen. Im vorliegenden Fall waren dafür die 4 zuständigen Verschraubungen zu identifizieren und zu lösen. Zwei davon lagen unter einer größeren Kunststoff-Abdeckung, zwei davon unter separaten unter Schraubenabdeckungen. Nicht immer ist das bei Tablets so einfach erkennbar und umsetzbar. Manchmal sind die Gehäuse auch mit Kunststoff-Verriegelungen „geclipst“, dann ist viel Erfahrung und Know-how angesagt um beim Öffnen keine Schäden an den Verriegelungen hervorzurufen.

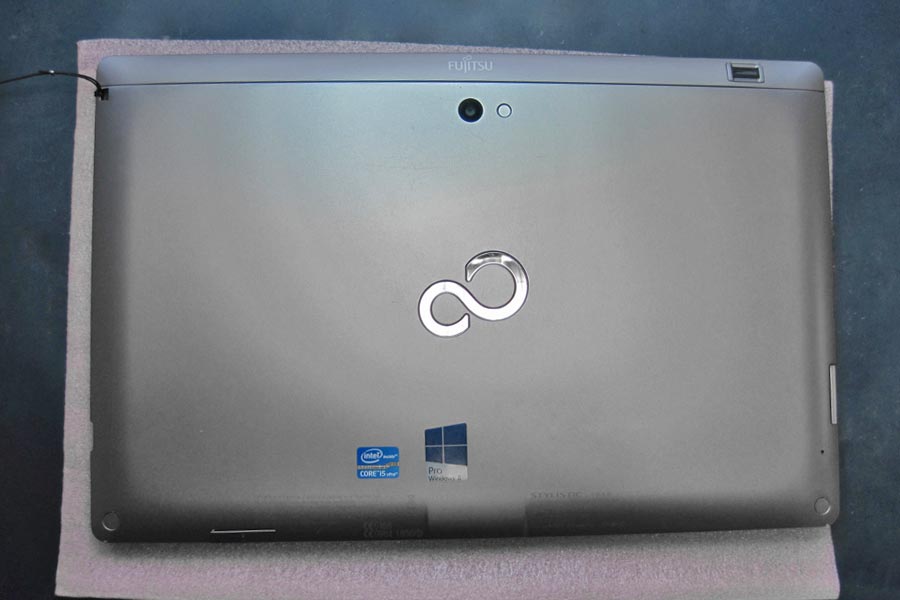

Tablet von unten

Die Unterseite des Tablets mit der großen Kunststoffabdeckung oben und den kleinen Schraubenabdeckungen rechts und links unten.

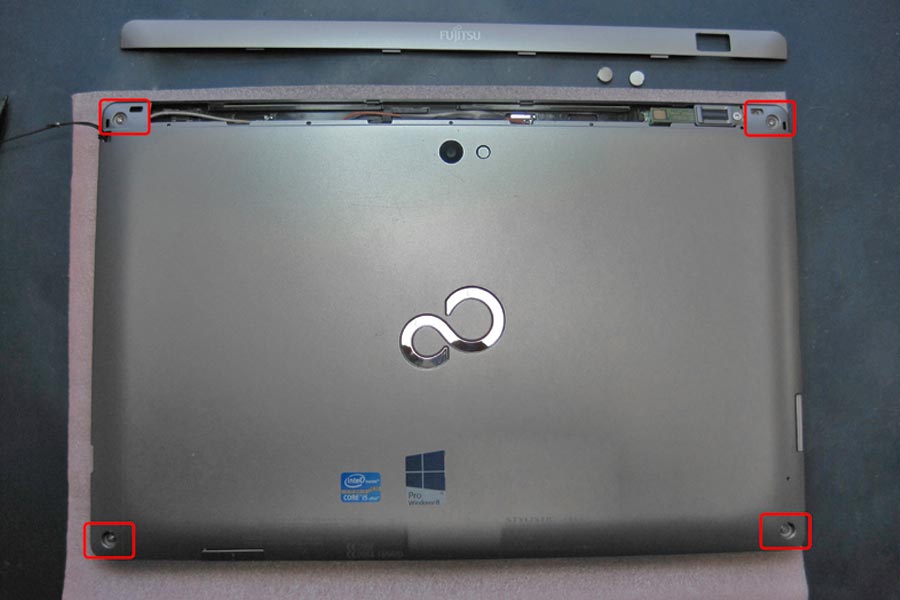

Die Schrauben sind nun sichtbar

Nach dem öffnen der Abdeckungen sind die Schrauben erst sichtbar, siehe Markierungen.

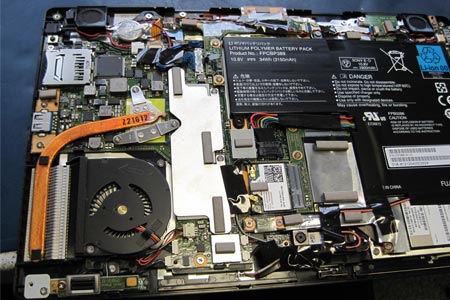

Die Detail-Arbeit begann dann nach dem Öffnen des Gehäuses. Bei den Hybrid-Geräten befindet sich die gesamte Elektronik immer im Display-Teil. Klar, denn auch ohne die Tastur-Komponente muss ja die Rechnerfunktionalität komplett gewährleistet sein.

Alle Bauteile und Platinen sind direkt auf das Display geschraubt, deswegen erfordert der Display-Tausch hier einen ziemlich großen Aufwand. Zunächst müssen alle Bauteile und Zusatzplatinen einzeln entfernt werden damit man an das eigentliche Mainboard kommt und diese ebenfalls vom beschädigten Display lösen kann.

Viele einzelne Arbeitsschritte waren also notwendig bis „der Lachs filetiert“ war, wie es Thomas Zepf, Leiter unserer Notebook-Technik, mit seinem ganz eignen Humor ausgedrückt hatte.

Danach wurde das gesamte Innenleben wieder einzeln und in umgekehrter Reihenfolge zusammengeschraubt und entsprechend verbunden.

Die Ersatzteilsituation war im vorliegenden Fall übrigens äußerst günstig. Wir hatten das übrigens auch nicht anders erwartet, denn die Erfahrungen mit Fujitsu waren in den letzten Jahren immer sehr positiv. So auch in diesem Fall, innerhalb von nur drei Tagen war das Ersatz-Display geliefert.

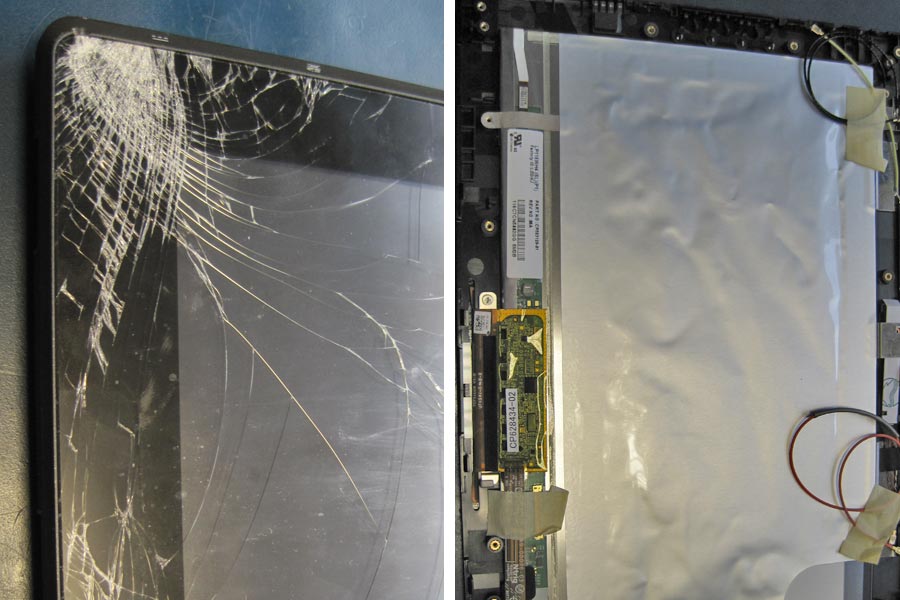

Das beschädigte Tablet-Display und das von Fujitsu schnell gelieferte Ersatzteil auf welches dann alle Komponenten wieder zu montieren waren.

Das beschädigte Tablet-Display und das von Fujitsu schnell gelieferte Ersatzteil auf welches dann alle Komponenten wieder zu montieren waren.

Und so ging schon nach wenigen Tagen ein sorgsam verpacktes und komplett funktionstüchtiges Stylistic Q702 zurück zum Kunden.

Hier finden Sie alle bei uns verfügbaren Ersatzteile für Geräte der Fujitsu STYLISTIC Serie
Stylistic Q Ersatzteile

Wir sind übrigens offizieller Fujitsu Partner der Fujitsu Computer in Deutschland.
Ein Kauf in unserem Online-Shop bietet für Sie eine Vielzahl von Vorteilen: Da ist zum einen der Preis, denn durch Direktbezug vom Hersteller  bieten wir beste Preise. Das garantiert ihnen eine 100-prozentige Passgenauigkeit und Kompatibilität der Teile mit Ihrem Notebook.



ReparaturSchwierigkeitsgradSchwierigkeitsgrad: Mittel, Kenntniss der Verschraubungen des Gehäuses und der Befestigungen und elektr. Verbindungen der einzelnen Baugruppen sind wichtig.
Reparatur Dauer: ca. 60 Min. Demontage Gehäuse und aller Baugruppen, ersetzen des Displays und anschließende Montage, komplette Abschlussprüfung und Freigabe.
